Baugruppe BG22 F80

Einsatz

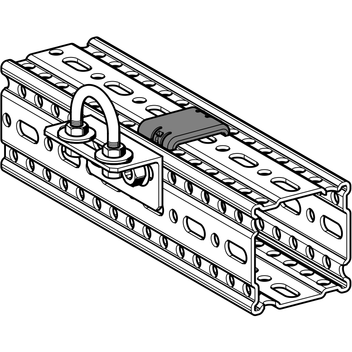

Eine Baugruppe zur Befestigung von Rohrleitungen ohne komplexe Anforderungen und ohne Wärmedämmung . Durch die Adaption der mitgelieferten Sechskantmuttern können sowohl Führungslager als auch Festpunkte realisiert werden.

Lieferumfang

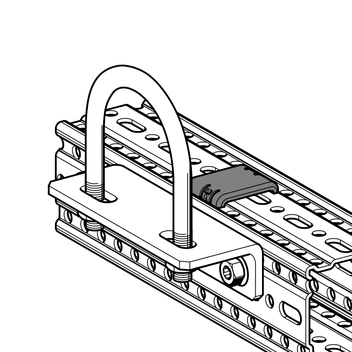

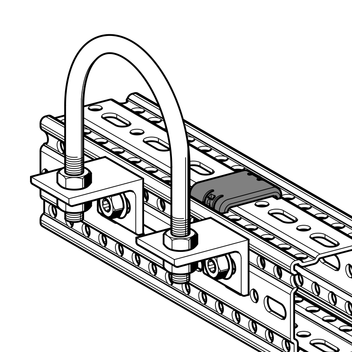

Jede Baugruppe ist vorkonfektioniert, verpackt und etikettiert. Bei Rundstahlbügeln ab Größe DN 100 sind immer zwei UB-Befestigungen F zu verwenden.

Stückliste:

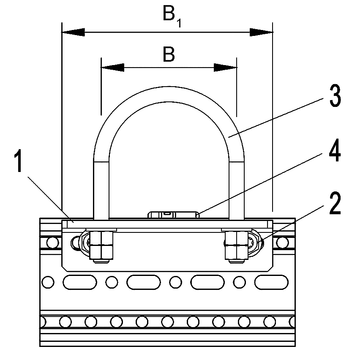

Pos. 1 UB-Befestigung F
Pos. 2 Formlockschraube FLS F
Pos. 3 Rundstahlbügel RUB
Pos. 4 U-UB Unterlage F 80

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle. Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern an der UB-Befestigung festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben. Bei Festpunkten dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.

Technische Daten

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
U-UB Unterlage:
Polyamid PA 6.0
TypRohraußen ø
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1521,385300,281 110236
DN 2026,985400,321 110237
DN 2533,785480,321 110238
DN 3242,485560,341 110239
DN 4048,385620,341 110240
DN 5060,3146760,941 110241
DN 6576,1146940,971 110242
DN 8088,91461061,001 110243
DN 100114,31811361,061 110244
DN 125139,72091641,141 110245
DN 150168,32371921,231 110246
