Baugruppen

Baugruppe BG17 F100-1/2"

Einsatz

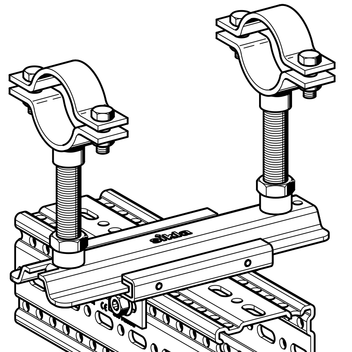

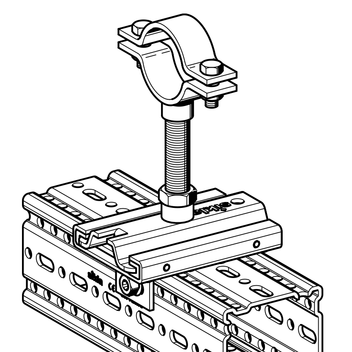

Eine Baugruppe zum Einsatz als Führungslager mit der schweren Rohrschelle Stabil I-1/2". Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 100 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

Stückliste:

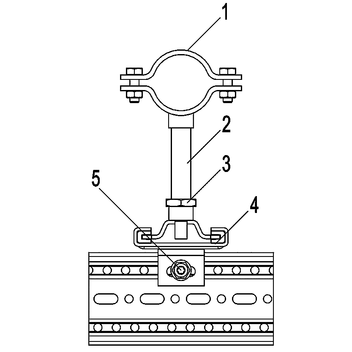

Pos. 1 Rohrschelle Stabil I-1/2"
Montagekit MKit FR F 100 S 1/2" bzw. L 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Gleitsatz GS F 100 1G / Gleitsatz GS F 100 1G2
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

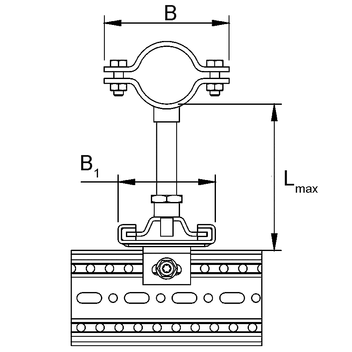

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1516 - 22102852,001 113851
DN 2023 - 27102922,011 113852
DN 2530 - 341021002,041 113853
DN 3239 - 441021122,081 113854
DN 4044 - 491021172,101 113855
DN 5057 - 611021392,321 113856
DN 6573 - 771021563,761 113857
DN 8085 - 891021683,881 113858
DN 100109 - 1161021944,461 113859
