Rohrschellen und Zubehör

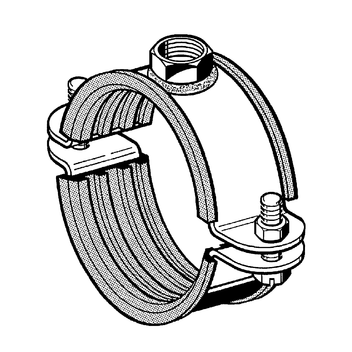

Stabil D-M16 Silikon

Einsatz

Mit angeschweißter Mutter M16, Spannschrauben und Muttern lose beigelegt.
Preis und Lieferzeit für zweite Anschlussmutter auf Anfrage.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
15 - 58
2,5 kN
25 x 3,0
58 - 116
4,4 kN
30 x 3,0
121 - 277
7,4 kN
40 x 4,0
298 - 407
9,0 kN
50 x 5,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
Silikon, rot (Profilgummi Silikon siehe Kap. Schalldämmelemente)
Temperaturbereich:
-60°C bis +200°C
+250°C ca. 2.000 Stunden
+300°C ca. 100 Stunden

Spannbereich
[mm]
Material

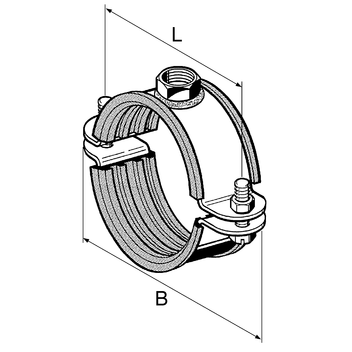

b x s
[mm]
Spann-
schrauben
B
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
15 - 1925 x 3M8 x 3063450,1650 408308
19 - 2225 x 3M8 x 2570530,1750 408317
26 - 3025 x 3M8 x 3078600,2050 408326
33 - 3825 x 3M8 x 3082640,2150 408335
38 - 4225 x 3M8 x 2592740,2350 408344
44 - 5025 x 3M8 x 2599810,2450 408353
51 - 5825 x 3M8 x 35107880,2750 408362
58 - 6330 x 3M10 x 30122980,3550 408371
63 - 7130 x 3M10 x 301351050,3725 408380
75 - 8530 x 3M10 x 301501200,4025 408389
88 - 9430 x 3M10 x 301631330,4425 408407
98 - 10530 x 3M10 x 301681380,4625 408416
100 - 11230 x 3M10 x 401801500,5025 408425
114 - 11630 x 3M10 x 301891590,5525 408434
121 - 13540 x 4M12 x 402181880,9410 408443
139 - 14540 x 4M12 x 402291941,0210 408452
145 - 15340 x 4M12 x 452402051,0610 408461
154 - 16140 x 4M12 x 402472121,1110 408470
160 - 16840 x 4M12 x 402632271,1310 408479
176 - 18140 x 4M12 x 402902501,2310 408488
193 - 20040 x 4M12 x 402992631,3210 408497
204 - 21340 x 4M12 x 403202841,4110 408506
214 - 22140 x 4M12 x 403242881,4610 408515
244 - 25140 x 4M12 x 403683321,5910 408524
271 - 27740 x 4M12 x 403963601,8710 408533
298 - 31050 x 5M16 x 504313873,092 408542
320 - 32650 x 5M16 x 604544043,081 146007
345 - 35650 x 5M16 x 604824323,131 146016
359 - 36850 x 5M16 x 604964463,571 146025
398 - 40750 x 5M16 x 605344843,661 146034
