Rohrschellen und Zubehör

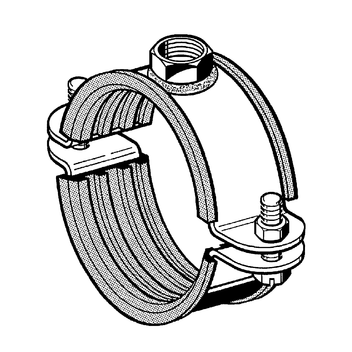

Stabil D-M16 m.E.

Lieferumfang

Zweiteilige Rohrschelle mit rundumgeschweißter Mutter M16, Schrauben und Muttern lose beigelegt. Einsatz auch bei Schallschutzanforderungen nach DIN 4109.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
15 - 58
2,5 kN
25 x 3,0
58 - 116
4,4 kN
30 x 3,0
121 - 277
7,4 kN
40 x 4,0
298 - 407
10,0 kN
50 x 5,0
410 - 521
10,0 kN
70 x 6,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Temperaturbereich:
-50°C bis +110°C

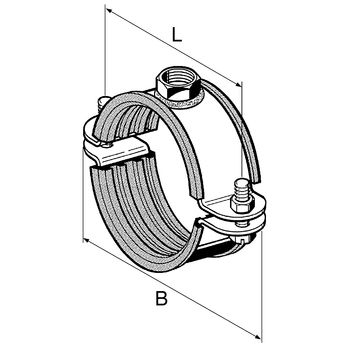

Spannbereich
[mm]
Material
[mm]
Spann-
schrauben
B
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
15 - 1925 x 3M8 x 3063450,1650 401584
19 - 2225 x 3M8 x 2570530,1750 401593
26 - 3025 x 3M8 x 3078600,2050 401611
33 - 3825 x 3M8 x 3082640,2150 401620
38 - 4225 x 3M8 x 2592740,2350 401629
44 - 5025 x 3M8 x 2599810,2450 401638
51 - 5825 x 3M8 x 35107880,2750 401647
58 - 6330 x 3M10 x 30122980,3550 401656
63 - 7130 x 3M10 x 301351050,3725 401665
75 - 8530 x 3M10 x 301501200,4025 115663
88 - 9430 x 3M10 x 301631330,4425 115672
98 - 10530 x 3M10 x 301681380,4625 401683
100 - 11230 x 3M10 x 401801500,5025 401692
114 - 11630 x 3M10 x 301891590,5525 401701
121 - 13540 x 4M12 x 402181880,9410 115715
139 - 14540 x 4M12 x 402291941,0210 115724
145 - 15340 x 4M12 x 452402051,0610 115733
154 - 16140 x 4M12 x 402472121,1110 115742
160 - 16840 x 4M12 x 402632271,1310 115751
176 - 18140 x 4M12 x 402902501,2310 115760
193 - 20040 x 4M12 x 402992631,3210 115788
204 - 21340 x 4M12 x 403202841,4110 115797
214 - 22140 x 4M12 x 403242881,4610 115803
244 - 25140 x 4M12 x 403683321,5910 115821
271 - 27740 x 4M12 x 403963601,8710 118222
298 - 31050 x 5M16 x 504313873,092 401710
320 - 32650 x 5M16 x 604544043,101 103987
345 - 35650 x 5M16 x 604824323,131 103996
359 - 36850 x 5M16 x 604964463,571 104003
398 - 40750 x 5M16 x 605344843,661 104012
410 - 41970 x 6M16 x 605464965,951 104021
498 - 50870 x 6M16 x 606315816,971 104030
512 - 52170 x 6M16 x 606455957,431 104049
