Einsatz

Bei hohen statischen Anforderungen im allgemeinen Anlagenbau. Ausführung ähnlich DIN 3567. Die Lochungen sind statisch ausgewogen und erlauben gegenüber der DIN-Schelle den Einsatz von handelsüblichen Spannschrauben und Ankern. Die Lastwerte der Schellen werden dadurch nicht verringert.
Bei beidseitiger Befestigung über Gewindestäbe oder Gewinderohre empfehlen wir ab M12 die Verwendung der Stützelemente SMD 1. Mit einer variablen Doppelbefestigung können so alle Schellendurchmesser befestigt werden und der Aufwand beim Bohren ist minimiert. Verwendung für Festpunkte und bei Gleitschlitten in Verbindung mit T-Profilen.

Lieferumfang

Zweiteilige Rohrschelle ohne Spannschrauben.
Passende Spannschrauben siehe Kapitel "Anker und Kleinteile".

Technische Daten

Lastwerte bei beidseitiger Befestigung

Spannbereich
[mm]
max. zul. Belastung (Zug)
[kN]
Anzugsmoment
[Nm]
14 - 49 11,0 20
57 - 89 15,5 40
96 - 163 22,0 40
164 - 273 42,0 40
317 - 610 42,0 100

Eine Prüfung der zulässigen Lasten aller verwendeten Bauteile (z. B. Anker) ist durchzuführen.

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % das max. spannbaren Rohrdurchmessers, ermittelt.

Material:
Stahl, Oberfläche schwarz

Übersicht "Alle Spannbereiche" PDF | 233.8 KB

Weitere Spannbereiche finden Sie in der Pdf-Übersicht.

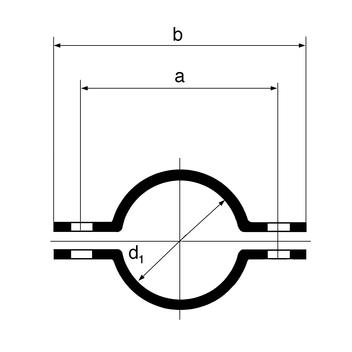

Typ d1
[mm]
Spannbereich
[mm]
Material
b x s
[mm]
empfohlene
Spann-
schrauben
a
[mm]
b
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
1814 - 1830 x 5,0M10 x 4052800,1725 110309
2218 - 2230 x 5,0M10 x 4058860,1925 110310
2723 - 2730 x 5,0M10 x 4065930,2125 110312
3430 - 3430 x 5,0M10 x 40741020,2425 110403
3935 - 3930 x 5,0M10 x 40801080,2625 110314
4440 - 4430 x 5,0M10 x 40861140,2825 110404
4945 - 4930 x 5,0M10 x 40911190,3025 110316
6157 - 6140 x 5,0M12 x 451031360,4625 110319
7167 - 7140 x 5,0M12 x 451141470,5125 110320
7772 - 7740 x 5,0M12 x 451191520,5425 110321
8984 - 8940 x 5,0M12 x 451321650,6025 110322
10296 - 10250 x 5,0M12 x 451451780,8210 110323
109102 - 10950 x 5,0M12 x 451521850,8610 110324
115109 - 11550 x 5,0M12 x 501591920,9010 110325
134128 - 13450 x 5,0M12 x 501782111,0210 110327
140134 - 14050 x 5,0M12 x 501842171,0510 110328
163157 - 16350 x 5,0M12 x 502082411,2010 111733
169163 - 16950 x 8,0M12 x 552222552,0010 110330
194188 - 19450 x 8,0M12 x 552482812,251 110332
221215 - 22150 x 8,0M12 x 552753082,521 110335
254246 - 25450 x 8,0M12 x 553083412,831 110336
266259 - 26650 x 8,0M12 x 553213542,951 110337
273266 - 27350 x 8,0M12 x 553283613,021 110338
324317 - 32460 x 8,0M16 x 603854254,291 110341
356349 - 35660 x 8,0M16 x 804174574,671 110342
374366 - 37460 x 8,0M16 x 604354754,881 110343
407397 - 40770 x 8,0M16 x 654685086,111 110344
429419 - 42970 x 8,0M16 x 654905306,411 110345
457447 - 45770 x 8,0M16 x 655185586,791 110346
508498 - 50870 x 8,0M16 x 655696097,501 110347
530520 - 53070 x 8,0M16 x 655916317,801 110348
541531 - 54170 x 8,0M16 x 656036437,961 110442
610600 - 61070 x 8,0M16 x 656727128,911 110443
