Rohrschellen und Zubehör

Kälteschelle KF 170 EX

Einsatz

Gedämmte Rohrschelle aus PUR-Hartschaum für Kälte- und Kaltwasseranlagen.

Lieferumfang

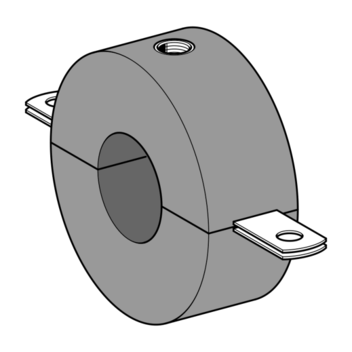

Zweiteiliger Polyurethan-Integralschaum mit eingeschäumtem Stahlbügel und außen liegenden Schellen-Laschen sowie zentrischem Gewindeanschluss. Innenseiten mit Kautschuk abgedichtet.

Montage

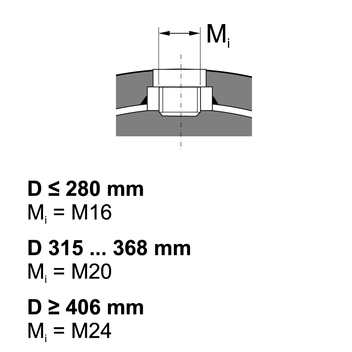

Ideal mit zwei M12 oder M16 Gewindestäben über die Laschen, alternativ mit einfachem, zentrischen Gewindestab M16, M20 oder M24, je nach Dimension. Durch die Kautschukeinlage entfällt die Abdichtung mit Dichtungspaste.

Technische Daten

Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Diffusionswiderstand:
µ = 1000
λ = 0,049 W/mK bei 0° C
Temperaturbeständigkeit:
von -50° C bis +105° C

Typ
max. Belastung
[kN]
225/60 6,40
250/60 6,40
273/60 6,40
280/60 6,40
315/60 11,00
324/60 11,00
356/60 11,00
368/60 11,00
406/60 11,00
457/60 17,00
508/60 17,00
609/60 17,00
711/60 17,00

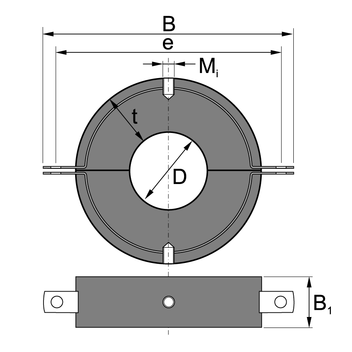

TypRohr
Da [DN]
Dämm-
dicke [mm]
Schellen-
breite [mm]
Auf-
hängung
Verp.
[Stück]
Artikel-
Nr.
225/6022560100M16 / 2 x M121 450314
250/6025060100M16 / 2 x M121 450315
273/6027360100M16 / 2 x M121 450316
280/6028060100M16 / 2 x M121 450317
315/6031560100M20 / 2 x M121 450318
324/6032460100M20 / 2 x M121 450319
356/6035660100M20 / 2 x M121 450320
368/6036860120M20 / 2 x M121 450321
406/6040660120M24 / 2 x M161 450322
457/6045760120M24 / 2 x M161 450323
508/6050860120M24 / 2 x M161 450324
609/6060960140M24 / 2 x M161 450325
711/6071160140M24 / 2 x M161 450326
