Rohrschellen und Zubehör

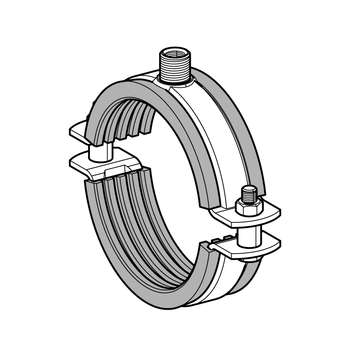

Gleitrohrschelle Stabil D-3G-K

Einsatz

Als Gleitbefestigung für Kunststoffrohre. Geeignet für Decken- und Bodenmontage sowie zur schallentkoppelten Rohrbefestigung, auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

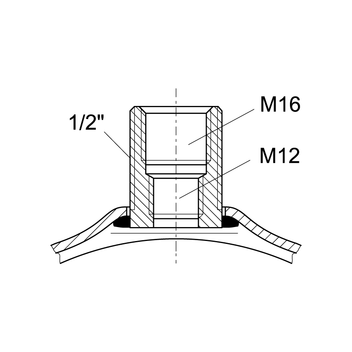

Zweiteilige Rohrschelle mit eingelegtem und zusätzlich verklebtem Profilgummi, durchgesteckter und verschweißter 3G-Anschlussmutter.
Spannschrauben und Distanzstücke verliersicher vormontiert.
Typ 125 - 160 mit lose beigelegten Sechskantmuttern.
Typ Top 200 und Top 250 mit angeschweißten Vierkantmuttern auf der zweiten
Schellenhälfte.

Technische Daten

Typ
max. zul.
Last (Zug)
125 - 160
2,0 kN
Top 200 - 250
2,0 kN

Material:
Rohrschelle:
Stahl, galvanisch verzinkt
Distanzstück:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
SBR/EPDM, beige
Einfügungsdämmung:
< 18 dB(A)
Temperaturbereich:
-40°C bis +110°C
Härte:
55+ / -5° Shore
Reißdehnung:
300 %
Zugfestigkeit:
3 N/mm2
Brandverhalten:
nach DIN 4102: B2, nicht abtropfend
Langzeitverhalten:
witterungs-, alterungs- und ozonbeständig nach DIN 53508 und 53509
TypMaterial
b x s
[mm]
Gewinde-
anschluss

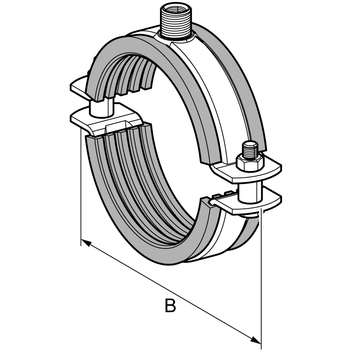

B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12540 x 4,01/2"/M16/M102101,0010 802130
14040 x 4,01/2"/M16/M102351,0810 802131
16040 x 4,01/2"/M16/M102431,1610 802132
Top 20040 x 4,01/2"/M16/M102871,3310 169547
Top 25040 x 4,01/2"/M16/M103441,6410 117539
