Rohrschellen und Zubehör

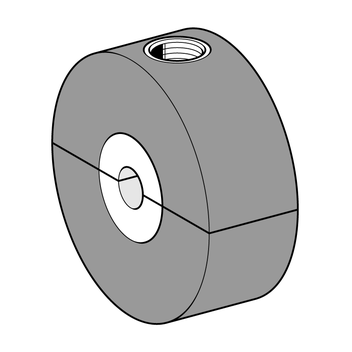

Kälteschelle KF 175 CoolHot

Einsatz

Gedämmte Rohrschelle aus PUR-Schaum und hochtemperaturbeständigem Hartschaum für Kälte- und Medienleitungen, die auch mit hohen Temperaturen beaufschlagt werden.
Anwendung in der Pharma- / Lebensmittel- und chemischen Industrie.

Lieferumfang

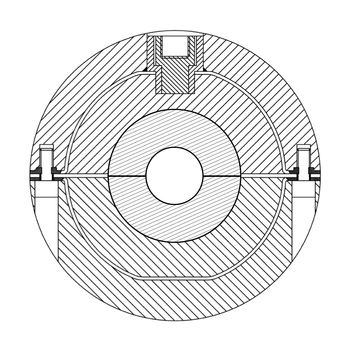

Zweiteiliger Polyurethan-Schaum mit hochtemperaturbeständigem Hartschaum, eingeschäumten Stahlbügeln mit innenliegenden Verbindungslaschen.

Montage

Oberteil einschrauben und Rohr positionieren. Dichtungspaste DP S-1035 (Art.Nr. 407600) flächig am Schellenober- und -unterteil auftragen und Schelle verschrauben. Anzugsmoment siehe Tabelle.

Spannschraube
Anzugsmoment
[Nm]
M6
3
M8
5
M10
9
M12
15

Technische Daten

Dämmkörper:
PUR-Schaum, schwarz (250 kg/m3 , B2) und hochtemperaturbeständiger Hartschaum, weiß
Brandverhalten (PUR):
B2 nach DIN 410-12
Diffusionswiderstand:
µ > 1000 (DIN EN 12086)
Wärmeleitfähigkeit:
λ = 0,045 W/(m*K) bei 0°C (EN 12667, EN 12939)
Temperaturbeständigkeit:
von -50°C bis +180°C
Montagetemperatur:
> 0°C

zulässige, radiale Belastung [kN], in Abhängigkeit der Temperatur

Typ
5°C
80°C
160°C
12/40 0,19 0,11 0,04
16/40 0,23 0,13 0,05
17/40 0,25 0,14 0,06
18/40 0,26 0,15 0,06
21/40 0,31 0,18 0,07
22/40 0,32 0,18 0,07
25/40 0,39 0,22 0,09
27/40 0,41 0,23 0,09
28/40 0,49 0,28 0,11
29/40 0,49 0,28 0,11
34/40 0,49 0,28 0,11
35/40 0,51 0,29 0,12
38/40 0,53 0,30 0,13
41/40 0,55 0,31 0,14
42/40 0,62 0,35 0,14
48/40 0,71 0,40 0,16
50/40 0,72 0,41 0,16
51/40 0,76 0,43 0,17
54/40 0,79 0,45 0,18
57/40 0,84 0,48 0,19
60/40 1,11 0,63 0,25
64/40 1,17 0,67 0,27




70/40 1,28 0,73 0,29
76/40 1,40 0,79 0,32
85/50 1,54 0,88 0,35
89/50 1,63 0,93 0,37
102/50 1,88 1,07 0,43
104/40 2,13 1,21 0,48
108/40 2,38 1,35 0,54
114/50 2,51 1,43 0,57
129/40 2,72 1,55 0,62
133/40 2,93 1,66 0,67
139/40 3,10 1,76 0,70
154/40 3,28 1,87 0,76
159/40 3,50 1,99 0,80
168/40 3,72 2,11 0,84
204/70 4,36 3,56 0,83
219/60 5,36 4,56 1,83

TypRohr
Da [mm]
Dämm-
dicke [mm]
Schellen-
breite [mm]
Auf-
hängung
Verp.
[Stück]
Artikel-
Nr.
12/4012,037,5401/2"/M10/M810 407625
16/4016,039,5401/2"/M10/M810 407626
17/4017,238,9401/2"/M10/M810 407627
18/4018,038,5401/2"/M10/M810 407628
21/4021,340,9401/2"/M10/M810 407629
22/4022,040,5401/2"/M10/M810 407630
25/4025,439,0401/2"/M10/M810 407631
27/4026,940,6401/2"/M10/M810 407632
28/4028,040,0401/2"/M10/M810 407633
29/4029,039,5401/2"/M10/M810 407634
34/4033,741,7401/2"/M10/M810 407635
35/4035,041,0401/2"/M10/M810 407636
38/4038,139,5401/2"/M10/M810 407637
41/4041,038,0401/2"/M10/M810 407638
42/4042,437,3401/2"/M10/M810 407639
48/4048,343,9401/2"/M10/M810 407640
50/4050,043,0501/2"/M10/M810 407641
51/4050,842,6501/2"/M10/M810 407642
54/4054,041,0501/2"/M10/M810 407643
57/4057,039,5501/2"/M10/M810 407644
60/4060,337,9501/2"/M10/M810 407645
64/4063,542,8501/2"/M10/M810 407646
70/4070,039,5501/2"/M10/M810 407647
76/4076,136,5501/2"/M10/M810 407648
85/5085,251,7601/2"/M10/M85 407649
89/5088,952,6601/2"/M10/M85 407650
102/50101,646,2601/2"/M10/M85 407652
104/40104,045601/2"/M10/M85 407653
108/40108,043601/2"/M10/M85 407654
114/50114,352,4601/2"/M10/M85 407655
129/40129,055,0601/2"/M10/M82 407656
133/40133,053,0601/2"/M10/M82 407657
139/40139,749,7601/2"/M10/M82 407658
154/40154,047,0601/2"/M122 407659
159/40159,040,0601/2"/M122 407661
168/40168,365,9601/2"/M122 407662
204/70204,068,01003/4"/M162 407663
219/60219,160,51003/4"/M162 407664
