Einsatz

Zur einfachen und fachgerechten Herstellung von Traversen, Wandkonsolen und Tragrahmen auf der Baustelle oder auch für Vormontagen.
Alle Montageschienen des Systems 41 eignen sich als Führungs- und Trägerschiene für das Gleitstück 41.

Lieferumfang

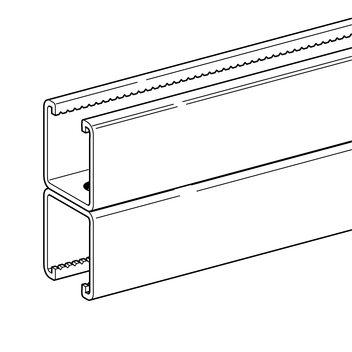

Doppelschienen des Systems 41 sind durch Druckfügen verbunden, so dass der Korrosionsschutz an den Verbindungsstellen voll erhalten bleibt.

Montage

Bei Bedarf ist die Herstellung von Doppelschienen auch auf der Baustelle möglich, wobei 2 gleiche Einzelschienen wie folgt zu verbinden sind:
Bei Lochbild 2:
Innensechskantschrauben M8 x 16 mit Mutter verwenden.
Bei Lochbild 3 und 4:
Klemmeinheit KL 1 verwenden. Montage siehe entsprechendes Produktdatenblatt.

Alle Montageschienen des Systems 41 besitzen Innenverzahnung und sind vielfältig mit weiteren Systemprodukten kombinierbar: Hakenkopfschraube HZ, WBD-Halter, Trägerklammer TCS 1, Pressix CC 41, etc.

Technische Daten

Weitere technische Daten siehe nachfolgende Seiten.

D = Doppelschiene

Lastwerte bei zentrischer Lasteinleitung PDF | 85.1 KB Lastwerte bei zwei Lasteinleitungen PDF | 88.1 KB Lastwerte bei drei Lasteinleitungen PDF | 82.0 KB Lastwerte bei Streckenlast PDF | 84.9 KB Übersicht Lochbilder PDF | 107.5 KB

Lastwerttabellen u. a.

Montageschiene MS - weitere Technische Daten

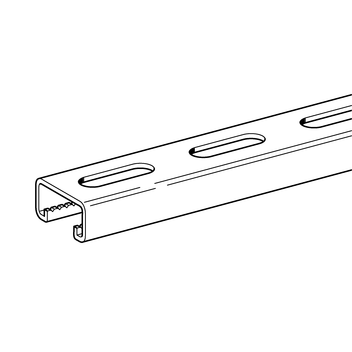

Montageschiene MS 41/21/1,5
Montageschiene MS 41/21/2,0
Montageschiene MS 41/23/2,0 D
Montageschiene MS 41/31/2,0
Montageschiene MS 41/41/2,0

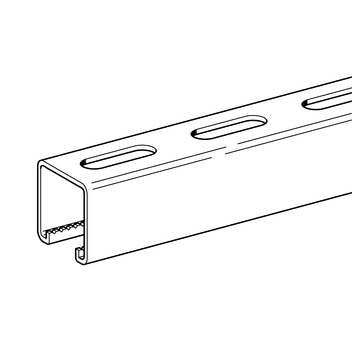

Montageschiene MS 41/41/2,5
Montageschiene MS 41/45/2,5
Montageschiene MS 41/52/2,5
Montageschiene MS 41/62/2,5
Montageschiene MS 41-75/65/3,0

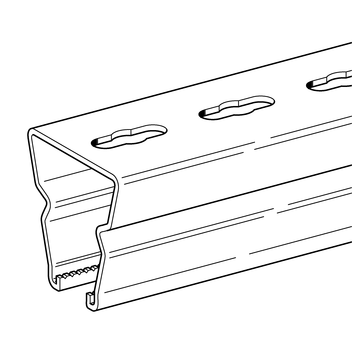

Montageschiene MS 41-75/75/3,0

Zulassungen / Konformität

	Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

* = kein Gütezeichen
