Montageschienen und Zubehör

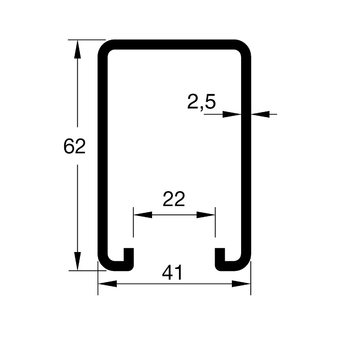

Montageschiene MS 41/62/2,5
Zulässige Lastwerte bei zentrischer Lasteinleitung
L [cm] | 41/62/2,5 [N] | 41/62/2,5 D [N] |
---|---|---|
20 | 21314 | 67234 |
40 | 10653 | 33608 |
60 | 7097 | 22396 |
80 | 5317 | 16786 |
100 | 4248 | 13419 |
120 | 3535 | 11171 |
140 | 3024 | 9564 |
160 | 2641 | 8358 |
180 | 2342 | 7418 |
200 | 2102 | 6665 |
220 | 1842 | 6048 |
240 | 1538 | 5533 |
260 | 1300 | 5096 |
280 | 1110 | 4720 |
300 | 957 | 4394 |
320 | 830 | 4108 |
340 | 725 | 3855 |
360 | 636 | 3630 |
380 | 560 | 3427 |
400 | 495 | 3244 |
420 | 438 | 3064 |
440 | 388 | 2770 |
460 | 345 | 2514 |
480 | 306 | 2287 |
500 | 271 | 2087 |
520 | 240 | 1908 |
540 | 211 | 1748 |
560 | 186 | 1604 |
580 | 162 | 1474 |
600 | 141 | 1356 |
Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.
σzul ≤ 185 N/mm2
f ≤ L/200
