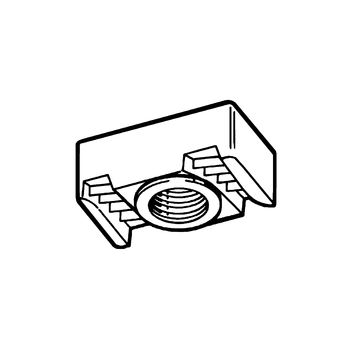

Gewindeplatte NT HZ 41

Einsatz

Für Montageschienen mit 41 mm Schienenbreite.

Technische Daten

M8
M10
M12
M16
Anzugsmoment 8.8 1) [Nm] 25 40 80 80

1)
Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren.

Materialstärke
Montageschiene
[mm]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]
M16
FZ ≤
[kN]

M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
M16
FQ ≤
[kN]
1,5 3,0 6,0 7,5 7,5   4 5,5 7,5 6
2,0 7,5 7,5 10 10   4 5,5 9 6
2,5 8,5 8,5 11 11   4 5,5 9 6
3,0 8,5 8,5 13 13   4 5,5 9 6

Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.

Material:
Stahl, galvanisch verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
HZ 41-M80,0450 151935
HZ 41-M100,0350 151944
HZ 41-M120,0650 182288
HZ 41-M160,0550 182297
