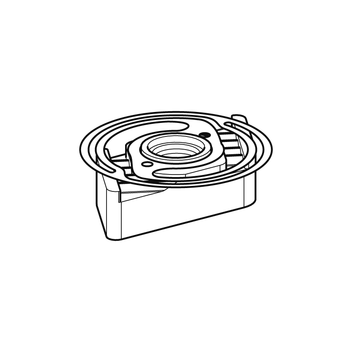

Gewindeplatte NT CC 41
Einsatz
Insbesondere bei der Montage in senkrechten Schienen oder an schwer zugänglichen Stellen ersetzt dieses Produkt die "3. Hand" und bietet folgende weitere Vorteile:
- Unabhängig von der Schienenhöhe einsetzbar in allen Sikla Montageschienen mit 41 mm Schienenbreite.
- Beim Verschieben kein Hängenbleiben an Schraubenköpfen im Schieneninneren.
- Keine Setzungserscheinungen nach dem Anziehen.
Lieferumfang
Gewindeplatte und Federscheibe sind fest verbunden.
Montage
Nach dem Einsetzen in den Schienenschlitz dreht sich die Gewindeplatte CC 41 bei leichtem Druck im Zentrum nach rechts bis zum Anschlag; die Demontage erfolgt entgegengesetzt.
Montage und Demontage erfordern kein Werkzeug und sind baustellengerecht wiederholbar.
Technische Daten
| | M6 | M8 | M10 | M12 | M16 |
| Anzugsmoment 8.8 1) [Nm] | 10 | 25 | 40 | 80 | 80 |
| 1) | Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren. |
| Materialstärke Montageschiene [mm] | M6 FZ ≤ [kN] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M12 FZ ≤ [kN] | M16 FZ ≤ [kN] | M6 FQ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | M12 FQ ≤ [kN] | M16 FQ ≤ [kN] | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,5 | 3,0 | 3,0 | 3,0 | 7,5 | 7,5 | 0,7 | 1,8 | 2,9 | 7,5 | 6 | |
| 2,0 | 3,2 | 5,8 | 5,8 | 10 | 10 | 0,9 | 2,1 | 3,4 | 9 | 6 | |
| 2,5 | 3,2 | 5,8 | 5,8 | 11 | 11 | 1,0 | 2,6 | 4,1 | 9 | 6 | |
| 3,0 | 3,2 | 5,8 | 5,8 | 13 | 13 | 1,1 | 2,8 | 4,4 | 9 | 6 |
Hinweis: Die zulässigen Punkttragfähigkeiten der Montageschienen sind zu berücksichtigen.
| Material: | |
| Gewindeplatte: | Stahl, Festigkeitsklasse 5.6, galvanisch verzinkt |
| Federscheibe: | Federstahlblech, nichtrostend |
Zulassungen / Konformität
| | |
 | Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. 2) Geprüfte Lastwerte Verbindungsbauart entsprechend Verleihungsurkunde 2010-07/2010-09. |
