INNOVATIVE
BEFESTIGUNGSTECHNIK
Montageschienen und Zubehör

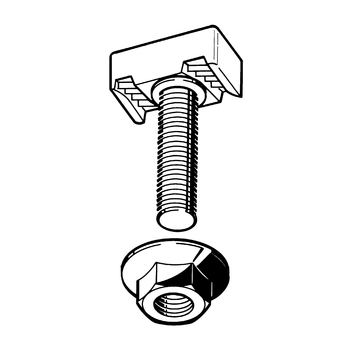

Hakenkopfschraube TBO HZ 41

Einsatz

Für Montageschienen mit 41 mm Schienenbreite.

Lieferumfang

Mit Scheibe und Mutter (lose beigelegt).

Technische Daten

Typ
Anzugs-
moment
Mdmax [Nm]
Zulässige
Belastung
bei Zug [kN]
Zulässige Belastung
in Längsrichtung
bei Verzahnung1) [kN]
Zulässiges
Biege-
moment 2) [Nm]
HZ 41 M8 10,0 5,8 1,5 5,0
HZ 41 M10 18,0 9,3 2,5 10,0
HZ 41 M12 32,0 10,0 3,0 17,5
HZ 41 M16 79,0 10,0 3,0 44,5

1) Diese Werte gelten bei Kraftansatz nahe Schienenoberkante. Treten gleichzeitig Belastungen auf Zug und Querzug auf, darf die Lastresultierende nicht größer sein.
2) Das tatsächliche Biegemoment darf das zulässige Schenkeltragmoment der Montageschiene nicht überschreiten.

Material:
Hakenkopf:
Stahl, galvanisch verzinkt
Gewindestift:
Stahl, Güteklasse 4.6, galvanisch verzinkt
TypLänge L
[mm]
Nutzlänge [mm]
des Gewindes
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
HZ 41 M 8 x 1520150,0850 151953
HZ 41 M 8 x 2025 200,0850 151962
HZ 41 M 8 x 2530250,0850 151971
HZ 41 M 8 x 3540350,0850 151980
HZ 41 M 8 x 5560550,0850 151999
HZ 41 M 8 x 7580750,0950 152006
HZ 41 M 8 x 95100950,1050 152015
HZ 41 M 10 x 1520150,0850 152024
HZ 41 M 10 x 2025200,0950 152033
HZ 41 M 10 x 2530250,0950 152042
HZ 41 M 10 x 3540350,0950 152051
HZ 41 M 10 x 5560550,1050 152060
HZ 41 M 10 x 7580750,1150 152079
HZ 41 M 10 x 95100950,1250 152088
HZ 41 M 12 x 2025 200,1250 152167
HZ 41 M 12 x 2530250,1350 152176
HZ 41 M 12 x 3540350,1450 152185
HZ 41 M 12 x 5560550,1550 152194
HZ 41 M 12 x 7580750,1650 152200
HZ 41 M 12 x 95100950,1850 152219
HZ 41 M 16 x 2530250,1550 152228
HZ 41 M 16 x 3540350,1750 152237
HZ 41 M 16 x 5560550,1950 152246
HZ 41 M 16 x 7580750,2250 152255
HZ 41 M 16 x 95100950,2450 152264
