Lüftungs- und Strahlerplattenbefestigung

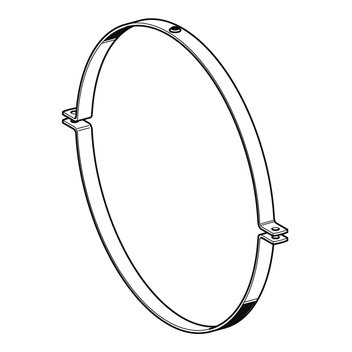

Lüftungsschelle PLU ab DN 560

Einsatz

Rohrschelle zur Befestigung von Wickelfalzrohren nach DIN 24145 für Lüftungsanlagen im Industriebereich.

Lieferumfang

Ohne Schrauben und Muttern.

Montage

Empfohlen wird grundsätzlich die beidseitige Befestigung an Gewindestäben.

Technische Daten

Material:
Stahl, bandverzinkt nach DIN EN 10346

Typ
zul. Nutzlast
560 - 900 1,5 kN
1000 - 1250 2,5 kN

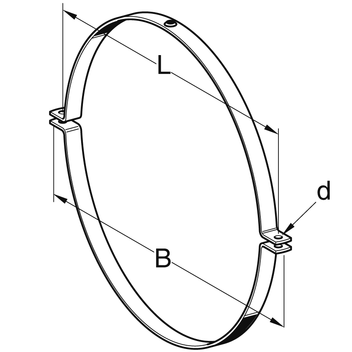

Typ / DNMaterial
[mm]
B
[mm]
L
[mm]
d
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
56030 x 2,5630 60412,51,101 121848
60030 x 2,5672 64612,51,181 149116
63030 x 2,570267612,51,231 121857
71030 x 2,5782 75612,51,381 121866
80030 x 2,5872 84612,51,551 121875
90030 x 2,5972 94612,51,731 121884
100040 x 3,01076105012,53,081 121893
112040 x 3,01196117012,53,431 121909
125040 x 3,01325129912,53,821 121918
