Lüftungs- und Strahlerplattenbefestigung

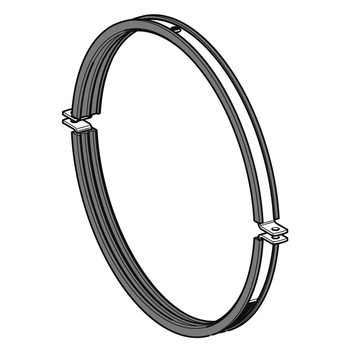

Lüftungsschelle PLU m.E. ab DN 560

Einsatz

Rohrschelle zur Befestigung von Wickelfalzrohren nach DIN 24145 für Lüftungsanlagen im Industriebereich. Geeignet für schallentkoppelte Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Ohne Schrauben und Muttern.

Montage

Empfohlen wird grundsätzlich die beidseitige Befestigung an Gewindestäben.

Technische Daten

Material:
Stahl, bandverzinkt nach DIN EN 10346
Schalldämmeinlage:
SBR/EPDM, schwarz (Schalldämmeinlage siehe Kap. Schalldämmelemente)
Temperaturbereich:
-50°C bis +110°C

Typ
zul. Nutzlast
560 - 900 1,5 kN
1000 - 1250 2,5 kN
Typ / DNMaterial
[mm]
B
[mm]
L
[mm]
d
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.

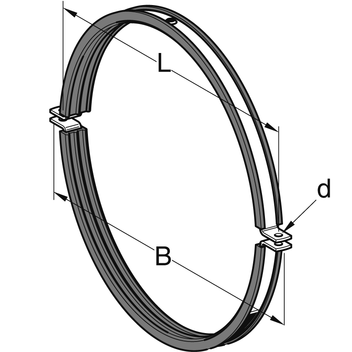

56030 x 2,563060412,51,301 190181
60030 x 2,567264612,51,401 190199
63030 x 2,570267612,51,461 190208
71030 x 2,578275612,51,641 190217
80030 x 2,587284612,51,841 190226
90030 x 2,597294612,52,061 190235
100040 x 3,01076105012,53,511 190244
112040 x 3,01196117012,53,921 190253
125040 x 3,01325129912,54,361 190262
