Lüftungs- und Strahlerplattenbefestigung

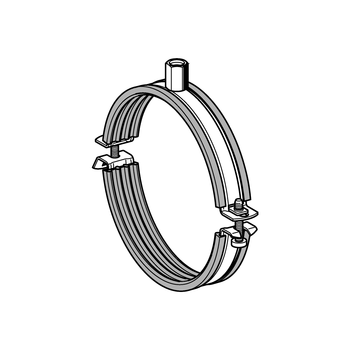

Lüftungsschelle PLU 2G m.E.
Einsatz

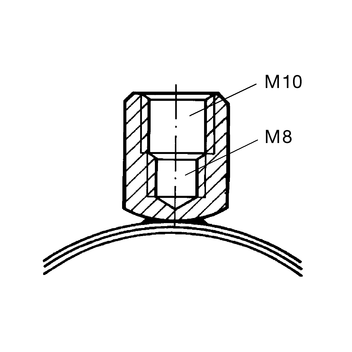

Zweiteilige Rohrschelle mit 2-Gewindemutter, Anschlussmöglichkeit M8 und M10, zur Montage von Wickelfalzrohren. Geeignet für schallentkoppelte Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Lieferumfang
Spannschrauben bereits vormontiert, gegen Herausfallen gesichert, offene Seite mit Schnellverschluss, Anschlussmutter, Spannschrauben, Schalldämmeinlage.
Montage
Nach dem Zusammendrücken der beiden Schellenhälften sitzt die Spannschraube hinter der Abwinklung; anschließend wird sie mit max. 2 Nm angezogen.
Technische Daten
| Typ | Material [mm] | zul. Nutzlast |
|---|---|---|
| 71 - 200 | 20 x 1,5 | 0,8 kN |
| 224 - 500 | 25 x 2,0 | 1,0 kN |
| Material: | Stahl, bandverzinkt nach DIN EN 10327 |
