Einsatz

Zur sicheren und schnellen Montage von Lüftungsrohren. Geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

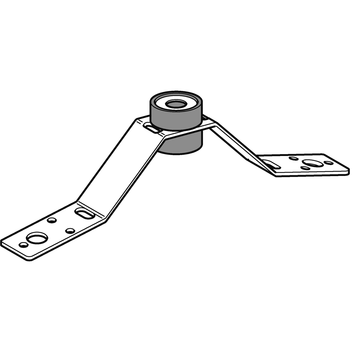

Mit diesem Element kann das Lüftungsrohr deckennah montiert werden. Bei Verwendung von Gewindestangen ist zusätzlich die abgehängte Montageanordnung möglich. Die Sollbiegestellen erlauben eine leichte und genaue Anpassung an die Rohrkrümmung.

Lieferumfang

Schalldämmteil mit Stütz- und Distanzhülse vormontiert.

Montage

Für die Befestigung auf dem Lüftungsrohr werden 6 Stahl-Blind-Nieten ø 4 mm oder Bohrschrauben empfohlen.

Technische Daten

max. zul. Belastung:
0,3 kN
Material:
Stahl, bandverzinkt nach DIN EN 10346
TypAnschluss-
hülse
für
Gewinde-
stab
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Lüftungsbügelø 10,5M8 oder M100,10100 151582
