Einsatz

Komplett-Verbindungselement für Rahmenkonstruktionen aus Montageschienen. Ausführung W für Anbindungen an Wand, Boden oder Decke.

  • Schnell-Verbindungstechnik für 90°- und 45°-Knoten des Schienensystems 41.
  • Verriegelt automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
  • Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10. Hohe Steifigkeit durch hochfesten Werkstoff und Formgebung.

Technische Daten

Materialstärke
Montageschiene [mm]
FZ
[kN]
FQ
[kN]
1,5 3,0 2,3
2,0 3,5 2,3
2,5 3,5 3,5
3,0 3,5 3,5

Anzugsdrehmoment:
50 Nm
Material:
Stahl, galvanisch verzinkt

Zulassungen / Konformität



Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.

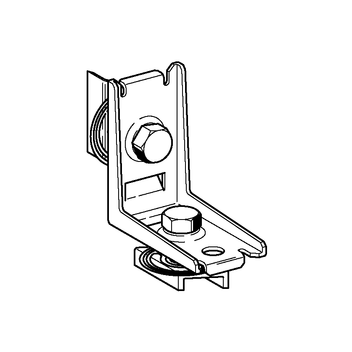

CC 41-90° Stabil0,2325 191675

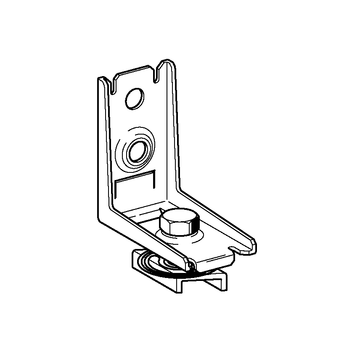

CC 41-90° W Stabil0,1725 191684

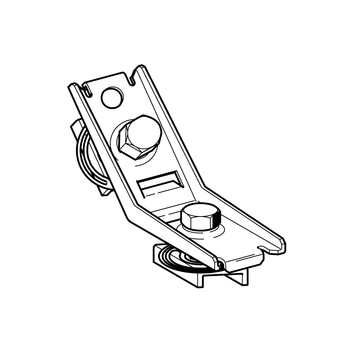

CC 41-45° Stabil0,2325 191882

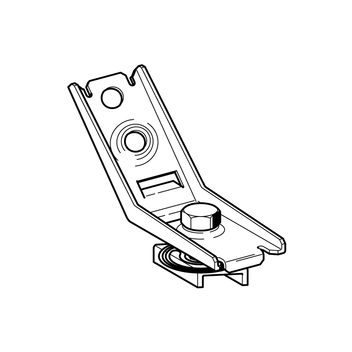

CC 41-45° W Stabil0,1725 191891
CC 41-45° W Stabil BSK0,1725 409253
