Konsolen, Grundplatten und Montagewinkel

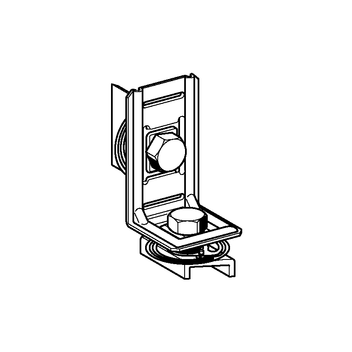

Verbinder CN CC 41-90°
Einsatz

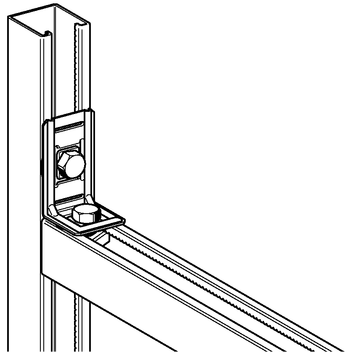

Komplett-Verbindungselement insbesondere bei Rahmenkonstruktionen aus Montageschienen.

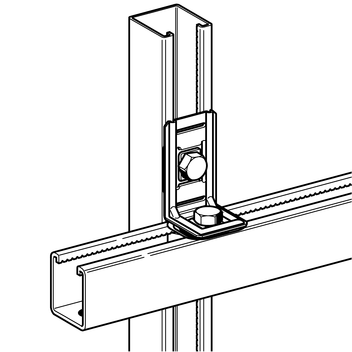

- Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 41.

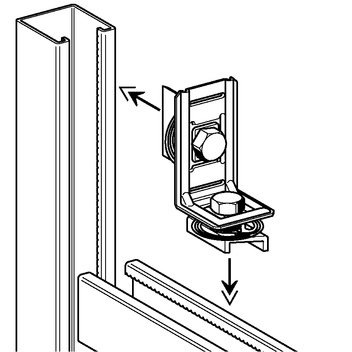

- Verriegelt ganz automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
- Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10. Hohe Steifheit durch ideale Formgebung.
Technische Daten
| Nennlast: | F = 4,0 kN als mittige Last je Traverse mit 2 CC-Verbindern 90° |
| Anzugsdrehmoment: | 40 Nm |
| Material: | Stahl, bandverzinkt nach DIN EN 10346 / galvanisch verzinkt |
