Einsatz

Stützstreben nehmen die Querkräfte von Winkelkonsolen auf. Diese Querkräfte treten grundsätzlich bei allen Rohrverlegungen auf; insbesondere beim Einsatz von Gleitelementen auf Winkelkonsolen.
Diese Schubkräfte in Rohrlängsrichtung müssen durch Montage von Stützstreben an der Winkelkonsole sicher aufgenommen werden. Es besteht sonst die akute Gefahr, dass die Winkelkonsolen durch die Schubkräfte aus der Ankerung gerissen werden.

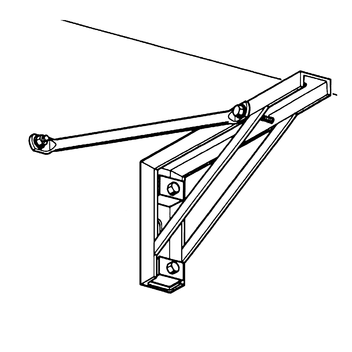

Montage

Mittels empfohlener Sechskantschraube (siehe Tabelle) an der extra dafür vorhandenen Lochung am auskragenden Schenkel der Winkelkonsole befestigen.

Technische Daten

Typ
empfohlene Schraube
zur Befestigung an
der Winkelkonsole
Zulässige Last bei
Zug und Druck
Einbaumaß
A
300/200 M10 x 80 7,0 kN 210
550/350 M10 x 80 7,0 kN 365
725/400 M10 x 100 12,0 kN 400
880/550 M10 x 100 12,0 kN 550

Material:
Rohr DIN 2448, HCP
TypRohrBohrung
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
300/200R 1/2"110,2610 125967
550/350R 1/2"110,5010 125994
725/400R 3/4"110,9010 151908
880/550R 3/4"111,1710 151892
