Einsatz

Sikla Konsolensets dienen zur einfachen und raschen Wandbefestigung von Lüftungs- und Klimageräten oder ähnlichen Komponenten mit vergleichbaren Lasten.
Jedes Konsolenset wird als Einheit verpackt und enthält bereits sämtliche benötigte Komponenten, ausgenommen Anker (max. M10 mit beiliegender Halteklaue). Diese sind entsprechend dem jeweiligen Untergrund zu wählen und gesondert zu bestellen.

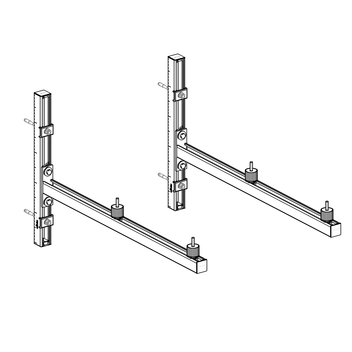

Variante A besteht aus einer 0,5 m langen Montageschiene zur Wandbefestigung und Auslegerkonsolen CC. Schalldämmende Akustikelemente sowie das Befestigungsmaterial (ausgenommen Anker) sind enthalten.

Die Akustikelemente sind mittels Pressix CC Anbindung schnell und einfach zu montieren und in ihrer Lage zu verschieben.
Optionale Befestigungselemente wie Unterlegscheiben, Muttern, etc. sind aus dem Siconnect Sortiment zu verwenden.

Geeignet im trockenen Innenbereich bei normaler Raumtemperatur.

Lieferumfang

  • 2x Montageschiene 41/41/2,0 (L=500 mm)
  • 4x Abdeckkappe ADK 41/41
  • 2x Auslegerkonsole AK CC 41/41 (Länge "L" siehe Tabelle)
  • 4x Akustikelement AKE AG/AG M10x23
  • 4x Unterlegscheibe US 10/40
  • 4x Gewindeplatte NT CC41-M10
  • 4x Halteklaue HK 41/10

Montage

Anker sind jeweils im ganzen Langloch der Montageschiene zu setzen.

Technische Daten

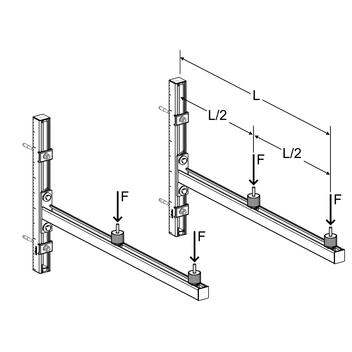

Die Auslegung erfolgte in Abhängigkeit der in der Darstellung eingetragenen Maße. Diese sind bei der Montage einzuhalten.
Die zulässigen Kräfte sind nachfolgender Tabelle zu entnehmen. Diese entsprechen den Maximalwerten und dürfen höchstens bei den angegebenen Abstandswerten eingeleitet werden. Kraftwerte verstehen sich inklusive Sicherheit.

σzul ≤ 160 N/mm2
fzul ≤ L/150 für Auslegerkonsole
fzul ≤ L/200 für Montageschiene zur Wandbefestigung

Typ
Länge "L"
mm
Fmax [kN]
Ankerklasse
Zug
[kN]
Ankerklasse
Quer
[kN]
445 446 0,31 1,5 0,7
570 571 0,21 1,5 0,7
820 821 0,12 1,5 0,7
1010 1008 0,08 1,5 0,7

TypVerp.
[Stück]
Artikel-
Nr.
4451 404060
5701 404061
8201 404064
10101 404063
