Einsatz

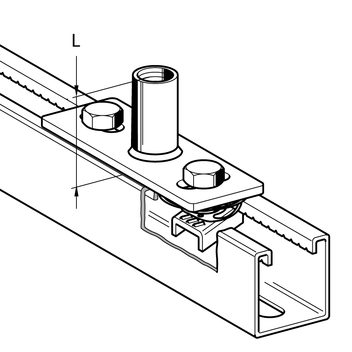

Wand-, Decken- und Bodenbefestigungen an Betonbaustoffen mit konstantem Abstand zum Rohr durch direktes Eindrehen der Stabil D-3G Rohrschelle(n) in die Grundplatte. So können leichte Festpunktkonstruktionen realisiert werden.

Technische Daten

Typ
Normalkraft (N)
[kN]
Biegemoment (My)
[Nm]
Biegemoment (Mz)
[Nm]
GPL Siaqua M16 10,68 * 70,30 * 70,30
GPL Siaqua 1/2" 11,81 * 95,00 * 95,00
GPL Siaqua 1/2" Stabil 29,35 * 95,00 * 95,00

* = Begrenzung durch Belastbarkeit des Gewindestabes oder Gewinderohres.

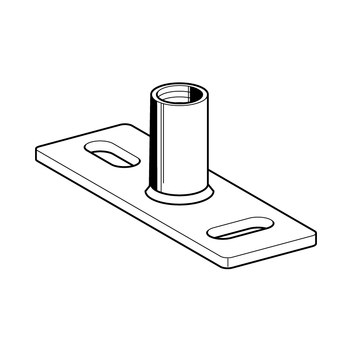

Material:
Stahl, galvanisch verzinkt
TypAbmessung
L x B x s
[mm]
L
[mm]
Langloch
d x a
[mm]
Lochmitten-
abstand l
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
GPL M16120 x 40 x 43711 x 25800,191 666666
GPL 1/2"120 x 40 x 43711 x 25800,211 666668
GPL 1/2" Stabil120 x 40 x 83312,5 x 25800,321 600952
