Einsatz

Sikla Konsolensets dienen zur einfachen und raschen Wandbefestigung von Lüftungs- und Klimageräten oder ähnlichen Komponenten mit vergleichbaren Lasten.

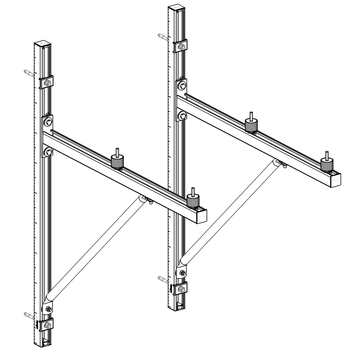

Lieferumfang

  • 2 Montageschienen 41/41/2,0 - 1000
  • 4 Abdeckkappen ADK 41/41
  • 2 Auslegerkonsolen AK CC 41/41 - "L"
  • 4 Akustikelemenet AKE AG/AG M10
  • 4 Unterlegscheiben US 10/40
  • 4 Gewindeplatten NT CC41-M10
  • 2 Stützstreben STR 880/550
  • 4 Hakenkopfschrauben TBO HZ41 M10 x 25
  • 4 Halteklauen HK 41/10

Alle Komponenten im praktischen Karton verpackt.

Montage

Schnelle Montage durch Pressix CC Komponenten. Anker M10 bauseits je nach Untergrund auswählen. Anker durch ganze Langlöcher der Montageschiene setzen.

Technische Daten

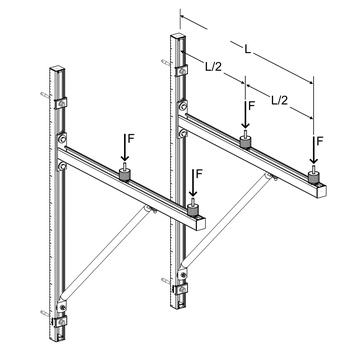

Zulässige Lasten siehe Tabelle.

σzul ≤ 160 N/mm2
fzul ≤ L/150 für Auslegerkonsole
fzul ≤ L/200 für Montageschiene zur Wandbefestigung

Typ
Länge "L"
[mm]
Fmax
[kN]
je Auflagepunkt
Anker-
lastklasse
[kN]
für Geräte
bis
[kg]
820 821 0,40 1,2 160
1010 1008 0,30 1,2 120

Material:
Stahl, galvanisch verzinkt

Montageschiene bandverzinkt nach DIN EN 10346
Stützstrebe, Rohr DIN 2448, HCP
TypVerp.
[Stück]
Artikel-
Nr.
8201 404064
10101 404065
