Armaturen

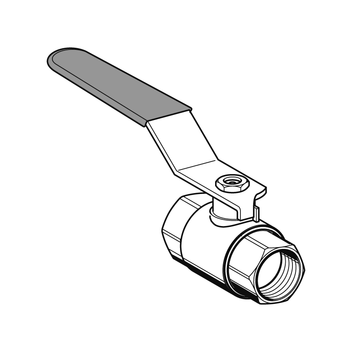

Kugelhahn KGH 440 Solar

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser), Solaranlagen, Öl und Druckluft.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 30°C bis + 180°C
(Druckabhängig)
Nenndruck:
3/8" bis 3/4" ... PN 50
(Temperaturabhängig)
1" bis 1 1/4" ... PN 40
1 1/2" bis 2" ... PN 32


Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3)
Kugeldichtung:
PTFE
Spindeldichtung:
Stopfbuchse PTFE, justierbar + O-Ring FKM
Hebelgriff:
Stahl, orange

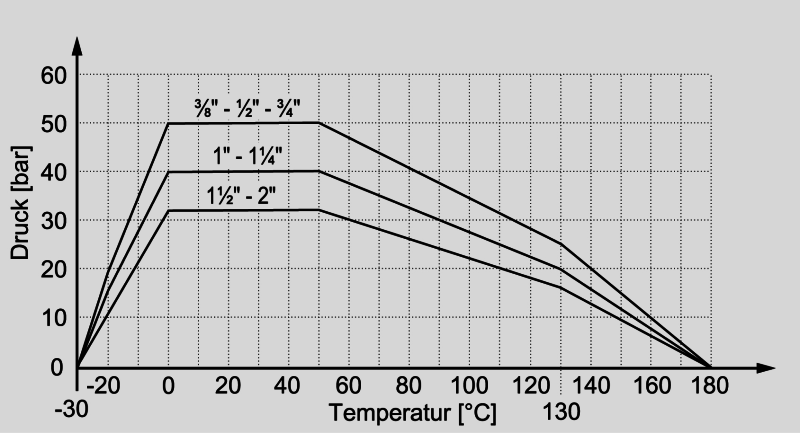

Diagramm Druck/Temperatur


Mit * gekennzeichnete Typen werden auftragsbezogen bestellt

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
3/8" *45120,1360 403322
1/2"63170,2748 403323
3/4"7119,50,3548 403324
1"83210,5932 403325
1 1/4" *92220,8824 403326
1 1/2" *10423,51,3816 403327
2" *124282,138 403328
