Armaturen

Kugelhahn KGH 45 FF

Einsatz

Für häusliche und industrielle Warm- und Kaltwassersysteme.
Bei besonderen Anwendungen wenden Sie sich bitte an unseren Kundenservice.

Montage

Zur Montage beachten Sie bitte die allgemeine Information zur Installation von Kugelhähnen unter www.sikla.at

Technische Daten

Kugelhahn mit vollem Durchgang - Innengewinde / Innengewinde ISO 228-1.

Temperaturbereich:
- 20°C bis + 160°C (je nach Druck)
Druck:
3/8" bis 3/4" PN 50 (je nach Temperatur)
1" bis 1 1/4" PN 40
1 1/2" bis 2" PN 32
2 1/2" bis 3" PN 25


Material:
Körper:
Messing - UNI EN 12165/98 (Legierung CW 617N), vernickelt
Kugel:
Messing - UNI EN 12165/98 (Legierung CW 617N), verchromt
Spindel:
Messing - UNI EN 12164/98 (Legierung CW 614N)
Kugeldichtung:
PTFE
Spindeldichtung:
justierbare Stopfbuchse aus PTFE und O-Ring aus HNBR
Hebelgriff:
Stahlblech, rot

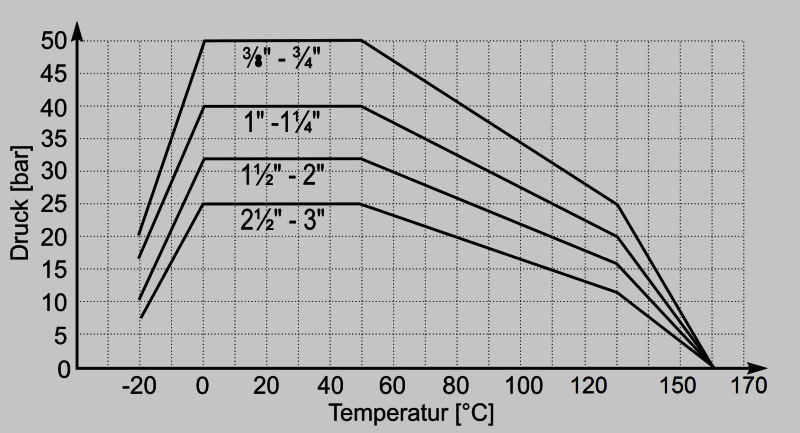

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
3/8"45100,1310 403338
1/2"63150,2612 403339
3/4"71160,3515 403340
1"83190,5910 403341
1 1/4"92210,866 403342
1 1/2"104211,384 403343
2"124262,082 403344
2 1/2"140273,751 403345
3"159285,351 403346
