Armaturen

Kugelhahn KGH 380 C2

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser) und Dampf.
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach DIN EN ISO 228.

Temperaturbereich:
- 30°C bis + 150°C
(Druckabhängig)
Nenndruck:
1/2", 3/4" ... PN 60
(Temperaturabhängig)
1", 1 1/4" ... PN 40

Material:
Körper:
Messing CW617N (CuZn40Pb2), vernickelt
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW614N (CuZn39Pb3);
von innen montiert von 1/2" ... 1 1/4"
Kugeldichtung:
PTFE
Spindeldichtung:
O-Ring EPDM + Stopfbuchse PTFE, justierbar,
von 1/2" ... 1 1/4";
Handhebel:
Alu, rot

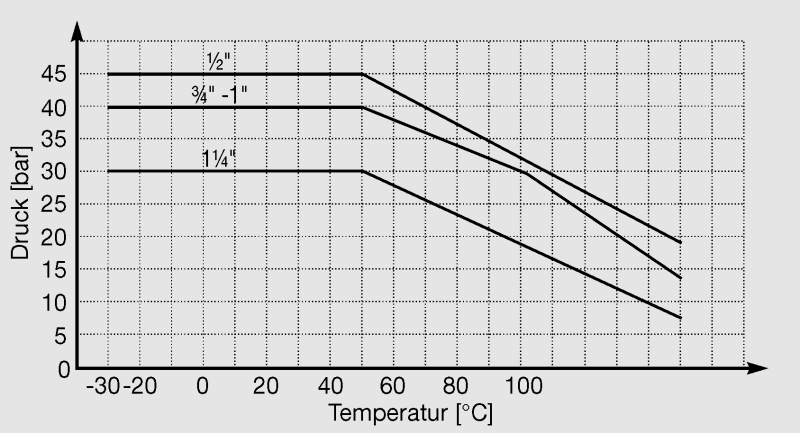

Diagramm Druck/Temperatur

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
380 C2 - 1/2"5815,00,2010 405768
380 C2 - 3/4"6916,30,326 405777
380 C2 - 1"8219,10,544 405786
380 C2 - 1 1/4"9721,40,8210 405795
