Trägersystem 120

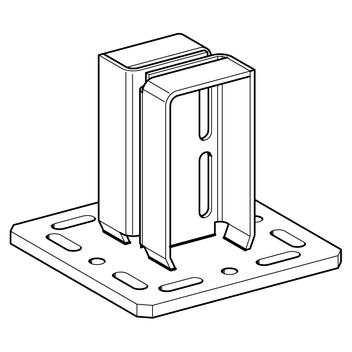

Stirnadapter STA 120

Einsatz

In Verbindung mit der Trägerkonsole TKO 120 ermöglicht der Stirnadapter den Bau von Traversen sowie weiteren Verbindungen zwischen Baukörpern oder Stahlkonstruktionen. Durch entsprechende Langlöcher ist ein einfacher Ausgleich von baulichen Abweichungen von bis zu 50 mm möglich.

Lieferumfang

Stirnadapter STA 120
Zubehör:
4 Sechskantschrauben M12 x 40
4 Sechskantmuttern M12
8 Unterlegscheiben

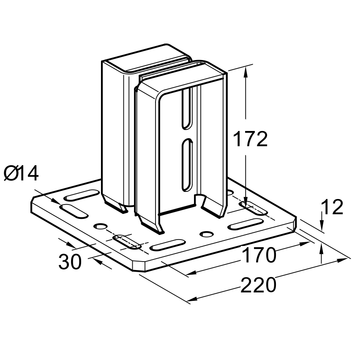

Technische Daten

Maße der Grund-
platte [mm]
Langloch für
220 x 220 x 12 M12

Ausführung:
Grundplatte verschweißt mit Trägeraufnahme
Material:
STA 120:
Stahl, HCP
Schrauben:
Stahl, Festigkeitsklasse 8.8, HCP
Muttern:
Stahl, Festigkeitsklasse 8, HCP
U-Scheiben:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
STA 1206,81 193211
