Trägersystem 120

Querkonsole QKO 120

Einsatz

Fertigelement für einarmig auskragende Montagen auf Beton oder an Stahlträgern vornehmlich im Steigzonenbereich.

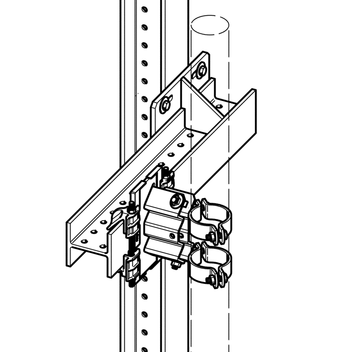

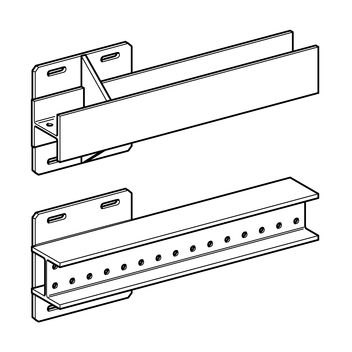

Bei der Variante QKO ist die Flanschfläche parallel zur Grundplatte und einseitig mit einem Stützblech verschweißt. Die Variante QKOq hat den Träger um 90° gedreht und damit senkrecht auf der Grundplatte fixiert.

Montage

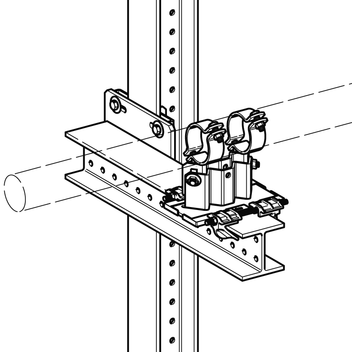

Je nach Anforderung werden verschiedene Montagearten empfohlen:

a)
Befestigung auf Beton mittels 4 Schwerlastankern M12
b)
Befestigung an Stahlträgern (Flanschbreite 80 - 120 mm) mittels Montageset 5P M12 S
c)
Formschlüssige Befestigung an TKO 100 oder 120 mittels Formverbinder FV 100/120

Technische Daten

Typ

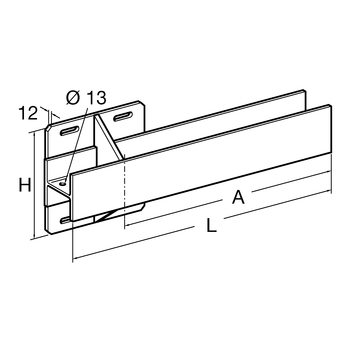

Maße der Grundplatte
H x H [mm]
Maße der Querkonsole
A / L [mm]
Lochung in der
Grundplatte für
QKO 120 u. 120q x 600 220 x 220 600/700 M12
QKO 120 u. 120q x 1000 220 x 220 1000/1100 M12

Ausführung:
Grundplatte und Stützblech verschweißt mit IPB 120
Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Querkonsole QKO PDF | 177.6 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
QKO 120 x 60023,21 193228
QKO 120 x 100033,71 193235

QKO 120q x 60022,41 193242
QKO 120q x 100033,61 193259
