siFramo 80

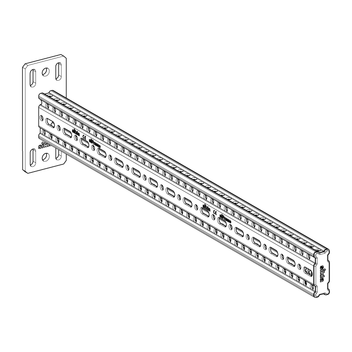

Auslegerkonsole AK F 80/30-Q

Einsatz

Fertigelement für einarmig auskragende Montagen am Trägerprofil F 80 sowie an Trägerkonsolen TKO F 80 oder zum Bau von Traversen mit entsprechendem Anbindeteil.

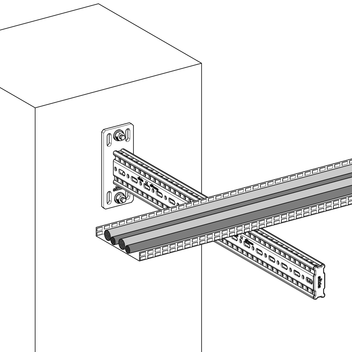

Durch Wandanbindung mittels Schwerlastankern M12 entstehen stabile Auskragungen z.B. für Kabelbahnen.

Montage

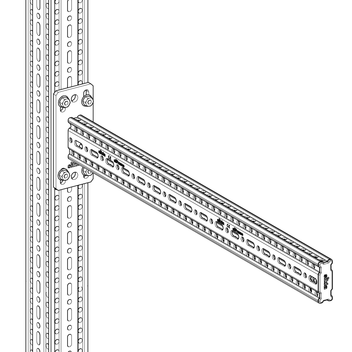

Zur Anbindung an das Trägerprofil TP F 80/30 oder TP F 80 sind 4 Formlockschrauben FLS F zu verwenden.
Wand- und Deckenanbindung mittels Schwerlastankern M12.

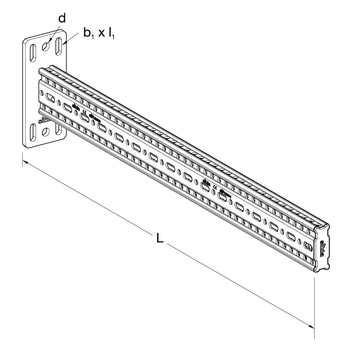

Technische Daten

Typ
Maße der
Grundplatte [mm]
L
[mm]
d
[mm]
b1 x l1
[mm]
AK F 80/30-Q-400 190 x 80 x 8 400 14 11 x 20
AK F 80/30-Q-800 190 x 80 x 8 800 14 11 x 20

Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Auslegerkonsole AK F PDF | 316.9 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AK F 80/30-Q-4002,51 117292
AK F 80/30-Q-8004,31 117293
