siFramo 80

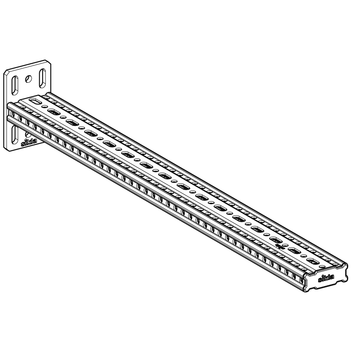

Auslegerkonsole AK F 80/30

Einsatz

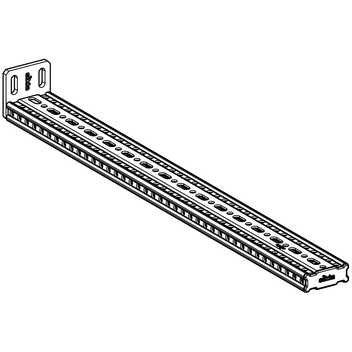

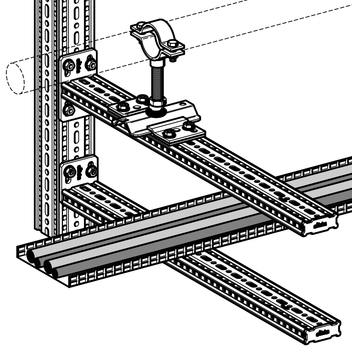

Fertigelement für einarmig auskragende Montagen am Trägerprofil F 80 sowie an Trägerkonsolen TKO F 80 oder zum Bau von Traversen mit entsprechendem Anbindeteil. Die Variante "E" ermöglicht eine Konstruktion aus Deckenstiel und Quertraverse ohne Überstand der Grundplatte in Längsrichtung.

Montage

Formschlüssige Anbindung an Trägerprofil TP F 80:
AK F 80/30 mit 4 Formlockschrauben FLS F
AK F 80/30-E mit 2 Formlockschrauben FLS F

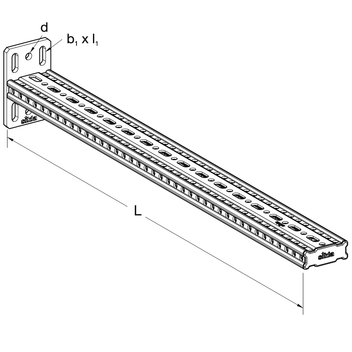

Technische Daten

Typ
Maße der Grundplatte
[mm]
L
[mm]
b1 x l1
[mm]
d
[mm]
AK F 80/30-400 130 x 80 x 8 400 11 x 20 14
AK F 80/30-800 130 x 80 x 8 800 11 x 20 14
AK F 80/30-E-400 80 x 80 x 8 400 11 x 20 -
AK F 80/30-E-800 80 x 80 x 8 800 11 x 20 -

Ausführung:
Platte verschweißt mit Trägerprofil F 80/30
Material:
Platte:
Stahl, HCP
Trägerprofil:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Auslegerkonsole AK F PDF | 316.9 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AK F 80/30-4002,41 113064
AK F 80/30-8004,21 113065
AK F 80/30-E-4002,21 113625
AK F 80/30-E-8004,01 113626
