Rohrlager

Führungsset FS

Einsatz

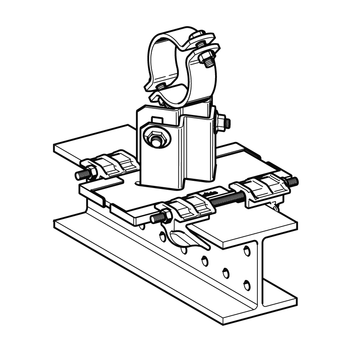

Zur Erweiterung von Loslagern zu Führungslagern.
Max. Trägerflanschdicke t ≤ 30 mm

Lieferumfang

Vormontiertes Führungsset bestehend aus:
4 Spannhaken
2 Gewindestifte
Abhebesicherungen:
2 bei FS 240/260
4 bei FS 280/300
Sechskantmuttern:
je 4 bei FS 80/120, FS 140/160 und FS 180/220
8 bei FS 240/260 und 12 bei FS 280/300

Technische Daten



Flanschdicke
[mm]
Trägerbreite
80 - 220 mm
Anzugsmoment
[Nm]
Trägerbreite
221 - 300 mm
Anzugsmoment
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Blechteile:
Stahl, HCP
Gewindestifte, Muttern:
Stahl, HCP
Spannhaken:
Guss, HCP

Zulassungen / Konformität

Fremdüberwachung Rohrlager PDF | 213.4 KB

Typfür Flanschbreite
[mm]
G
[kg]
Verp.
[Set]
Artikel-
Nr.

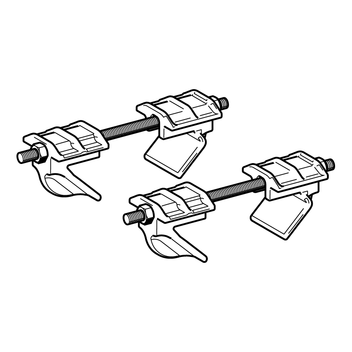

FS 80/12080 - 1202,01 110350
FS 140/160121 - 1602,11 110351
FS 180/220161 - 2202,31 110352

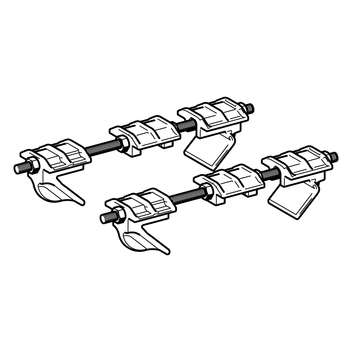

FS 240/260221 - 2602,81 110353

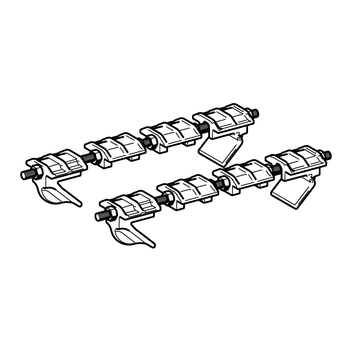

FS 280/300261 - 3003,31 112887
