Rohrlager

Axialstopp variabel VAS F

Einsatz

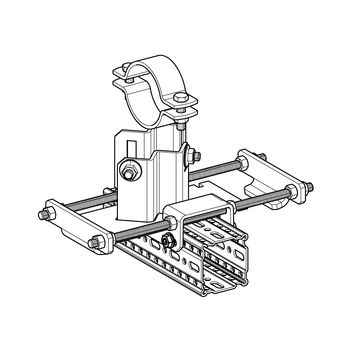

Modifikation der Simotec Loslager zu einem zweiseitigen variabeln Axialstopp auf siFramo Profilen. Das Lager kann sich weiterhin in Rohrachse frei bewegen, wird jedoch beidseitig gezielt limitiert. Hierdurch wird ein definierter Gleitweg gewährleistet.

Lieferumfang

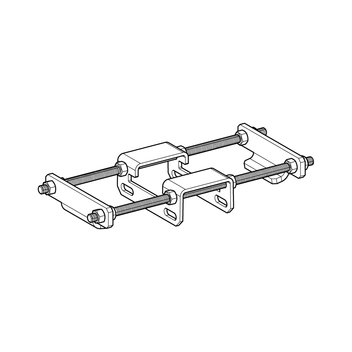

Axialstop VAS F bestehend aus:
1 Festpunkthalter
2 Axialstopps
2 Gewindestifte M12 x 500
12 Sechskantmuttern M12

Montage

Die Gleitplatte des Loslagers wird demontiert. Anbindung des Axialstopps an das Trägerprofil F 80 bzw. F 100 mit 4 Formlockschrauben FLS F. Die 500 mm Gewindestäbe werden bauseits entsprechend der benötigten Länge zugeschnitten. Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Profilkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z. B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.

Technische Daten

Lastaufnahmen entsprechen den Werten des Festpunktwinkels XW F (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
VAS F 802,51 802789
VAS F 1002,71 802790
