Stabil Form C LK

Einsatz

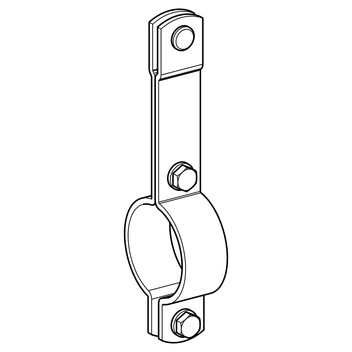

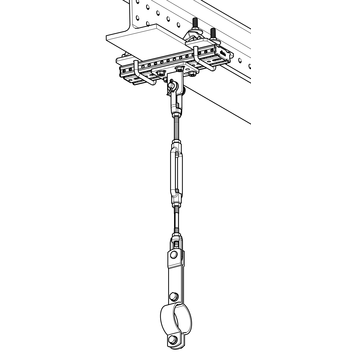

Industrie-Rohrschelle in Anlehnung an VGB-R 510 L für Standardhalterungen im Anwendungsbereich der industriellen Rohrleitungen. Die Rohrschelle Stabil Form C LK kann als Pendelaufhängung oder im Verbund einer Lastkette eingesetzt werden.

Lieferumfang

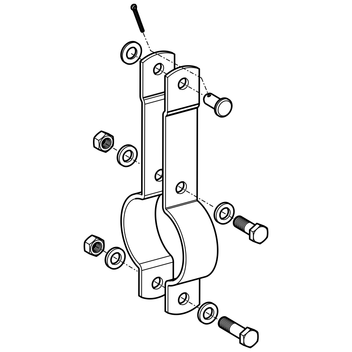

Mit Schrauben und Muttern (Festigkeitsklasse 8.8 bzw. 8) sowie Bolzen inkl. Splint. Die Rohrschelle wird vormontiert ausgeliefert.

Technische Daten

Typ
zul. Belastung
[kN]
empfohlenes Lastkette
Verbindungsteile-Set LKV
22 - 89 4,0 LKV M10 / LKV M12
115 - 169 5,4 LKV M16
220 - 324 9,3 LKV M16

Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.

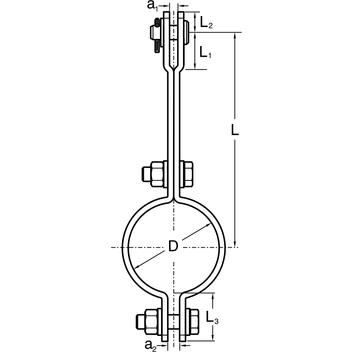

Typ
D
[mm]
a1
[mm]
a2
[mm]
L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
B x S
[mm]
22 22 7 10 90 29 12 33 30 x 5
27 27 7 10 93 29 12 34 30 x 5
34 34 7 10 107 29 12 35 30 x 5
44 44 7 10 113 29 12 36 30 x 5
49 49 7 10 126 29 12 36 30 x 5
61 61 7 10 144 28 18 40 40 x 5
77 77 7 10 183 28 18 41 40 x 5
89 89 7 10 189 28 18 41 40 x 5
115 115 11 16 221 38 23 41 50 x 6
140 140 11 16 234 38 23 41 50 x 6
169 169 11 16 249 38 23 41 50 x 6
220 220 11 16 280 38 23 47 50 x 8
273 273 11 16 311 38 23 56 60 x 8
324 324 11 16 336 38 23 56 60 x 8

Material:
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
220,4525 113103
270,4825 113104
340,5425 113105
440,5725 113106
490,5825 113107
610,9810 113108
771,1710 113109
891,2410 113110
1151,8310 113111
1401,9810 113112
1692,161 113113
2203,741 113114
2735,241 113115
3245,841 113116
