Lastketten

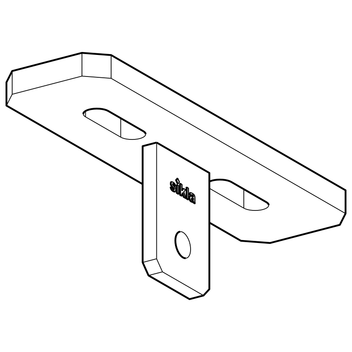

Hängeplatte HP 80/99

Einsatz

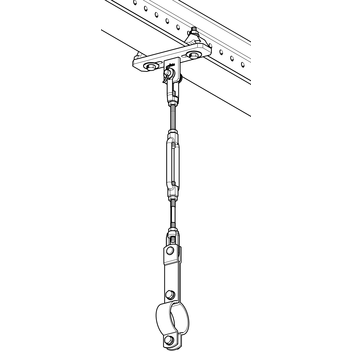

Hängeplatte als Baukörperanschluss an vorhandene Stahlträger mit einer Flanschbreite von 80 - 99 mm. Die Hängeplatte dient als Basiselement für die weitere Anbindung der Sikla Lastkette mittels Verbindungsteile-Set LKV in den Größen M10 bis M16 und Rohrschelle Stabil Form C LK.

Montage

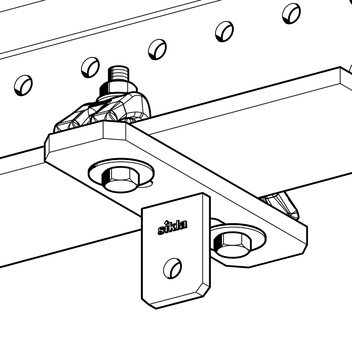

Die Hängeplatte HP 80/99 wird mit einem Montageset MS 5P M12 S2 am vorhandenen Stahlbau angeklemmt. Als weitere Option kann die Hängeplatte mittels zwei Schwerlastankern M12 als Abhängung an Betondecken verwendet werden.
Typ A: Lastkette verläuft quer zum Träger
Typ B: Lastkette verläuft längs zum Träger

Technische Daten

Typ
max. zul. Zuglast
[kN]
M10 11,2
M12 12,1
M16 12,5

Die Anforderungen an die Ausführung und Konstruktion der Bauteile, deren Auslegung sowie deren Nachweise und Belastungsprüfungen erfolgten in Anlehnung an die Richtlinien VGB R 510 L Teil I, KTA 3205.3 sowie an die DIN EN 13480-3.

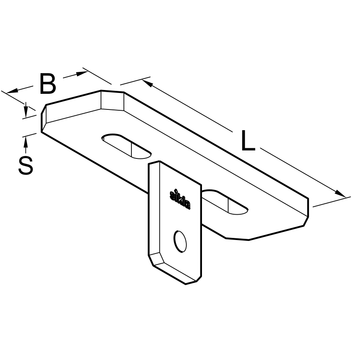

L
[mm]
B
[mm]
S
[mm]
200 60 12

Material:
Stahl, HCP

Hinweis: Lieferzeit auf Anfrage

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
HP 80/99 - A M101,210 113029
HP 80/99 - A M121,310 113030
HP 80/99 - A M161,510 113031

HP 80/99 - B M101,210 113026
HP 80/99 - B M121,310 113027
HP 80/99 - B M161,510 113028
