Baugruppe BG96 MS41-M10
Einsatz

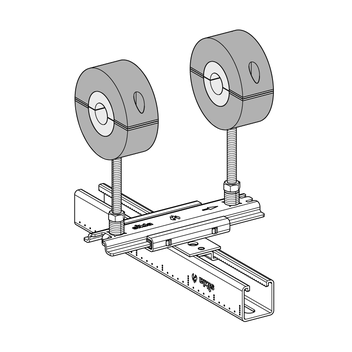

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Rohrschelle KF 175 CoolHot für Kälte-, Kaltwasser- und Heißwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewindestab M10.
Lieferumfang
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

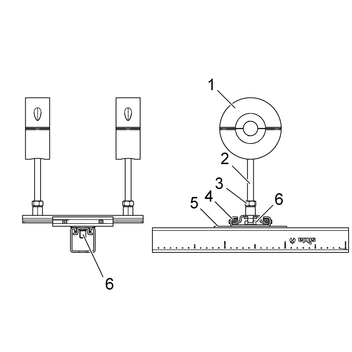

Stückliste:
Pos. 1 Kälteschelle KF 175 CoolHot
Montagekit MKit KG MS41 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
Technische Daten

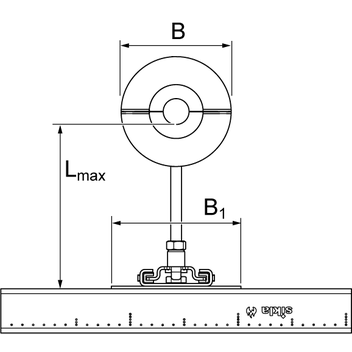

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen
| Material: | |
| Verbindungsteile: | Stahl, galvanisch verzinkt |
| Schrauben und Muttern: | Stahl, galvanisch verzinkt |
| Dämmkörper: | PUR-Schaum (250 kg/m3 , B2), |
| Wärmeleitfähigkeit: | λ = 0,045 W/mK (0°C) |
| Diffusionswiderstand: | µ > 1000 (EN 12086) |
| Einsatzbereich: | -50°C bis +180°C |
