Baugruppen

Baugruppe BG95 MS41-1/2"

Einsatz

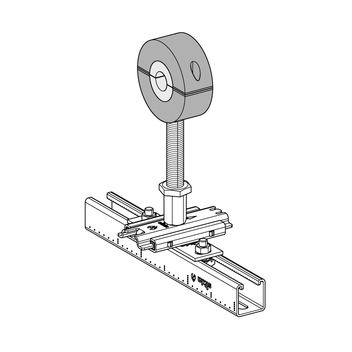

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle 175 CoolHot für Kälte-, Kaltwasser- und Heizungsanlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

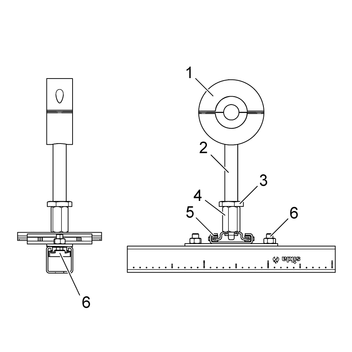

Stückliste:
Pos. 1 Kälteschelle 175 CoolHot
Montagekit MKit FR MS41 S 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 2 m 1/2"
Pos. 3 Gegenmutter NT 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/M16
Pos. 5 Halteklaue HK 41/16
Pos. 6 Hakenkopfschraube TBO HZ41 M16 x 25

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

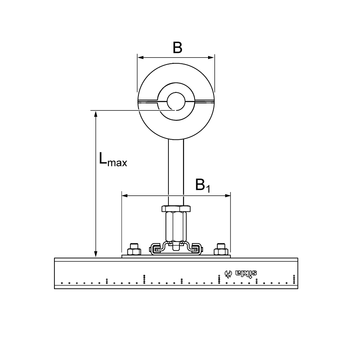

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/403587403,291 414222
16/403587403,311 414223
17/403595403,311 414224
18/403595403,311 414225
21/403595403,311 414226
22/4035103403,321 414227
25/4035103403,331 414228
27/4035103403,331 414230
28/4035103403,331 414231
29/4035103403,331 414232
34/4035117403,371 414233
35/4035117403,371 414234
38/4035117403,371 414235
41/4035117403,361 414236
42/4035117403,371 414237
48/4035136403,551 414239
50/4035136403,551 414240
51/4035136403,551 414241
54/4035136403,551 414242
57/4035136403,551 414243
60/4035136403,551 414244
64/4035136403,571 414245
70/4035149403,571 414246
76/4035149403,571 414248
85/5035189504,111 414249
89/5035194504,111 414250
102/5035194504,111 414251
104/4035194404,111 414252
108/4035194404,291 414253
114/5035219504,291 414254
