Baugruppe BG86 MS41-M10

Einsatz

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

Stückliste:

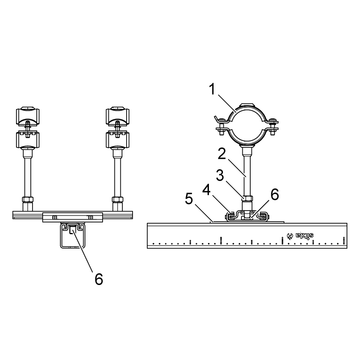

Pos. 1 Rohrschelle Stabil D-3G HCP m.E.
Montagekit MKit MS41 1/2"-M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41-M10
Pos. 6 Sechskantschraube SKT M10/20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

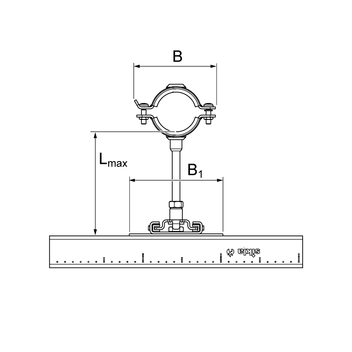

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN1519-23120681,041 416770
DN2024-28120751,101 416771
DN2529-33120811,141 416772
DN3240-45120931,181 416773
DN4047-521201041,221 416774
DN5060-651201171,281 416775
