Baugruppen

Baugruppe BG85 F80/100-1/2"

Einsatz

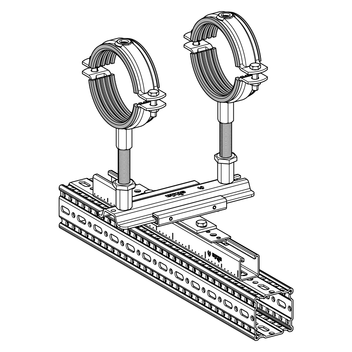

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der leichten Rohrschelle D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Trägerprofil TP F 80 oder TP F 100 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

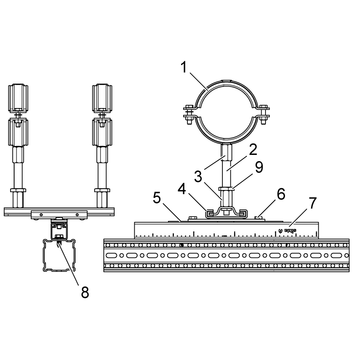

Stückliste:
Pos. 1 Stabil D-3G m.E.
Montagekit MKit KG F80/100 1/2"-M16 bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Adapter AD IG/IG 1/2" M16
Pos. 4 Adapter AD IG/IG 1/2" 1/2"
Pos. 5 Gleitsatz GS H3G2-PL
Pos. 6 Gleitstück GS 41-M10
Pos. 7 Sechskantschraube SKT M10/20
Pos. 8 Montageschiene MS 41/41/2,5 x 300
Pos. 9 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

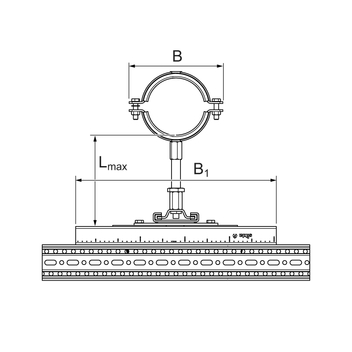

Technische Daten

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl HCP, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
SBR/EPDM, schwarz, unverlierbar eingeklebt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN6573-78 M5001504,761 416714
DN8088-93 M5001644,861 416715
DN100108-115 M5001874,981 416716
DN125138-144 M5002256,021 416717
DN150165-171 M5002556,301 416718
DN200219-225 M5003076,901 416719
