Baugruppe BG42 MS41-1/2"

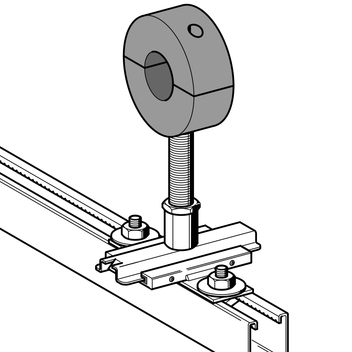

Einsatz

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

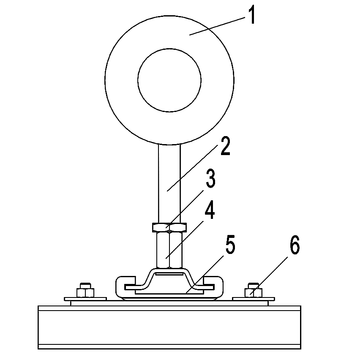

Stückliste:
Pos. 1 Kälteschelle RB
Montagekit MKit FR MS41 S 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/1/2"
Pos. 5 Gleitsatz H3G-PL
Pos. 6 Hakenkopfschraube TBO HZ41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

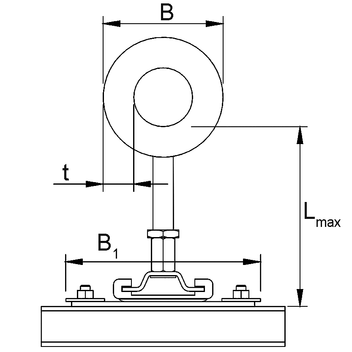

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Gleitsatz und Hakenkopfschraube:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2), µ = 1200
λ = 0,045 W/mK (0°C)
Einsatzbereich:
-50°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/30819087302,071 414347
15/3019087302,071 414348
16/301019087302,071 414349
17/3019087302,071 414350
18/3019087302,071 414351
21/301519081302,071 110268
22/3019087302,071 414352
25/3019087302,071 414353
27/302019087302,071 110269
28/3019087302,081 414354
33/302519093302,081 110270
35/3019096302,081 414355
42/3032190102302,091 110271
48/3040190108302,091 110272
50/3019096302,091 414356
54/30190117302,091 414357
57/30190117302,181 414358
60/3050190120302,181 110273
64/30190120302,181 414359
70/30190136302,301 414360
76/3065190136302,301 110274
89/3080190149302,351 110275
108/40190188,5402,931 414362
114/40100190195402,931 110276
