Einsatz

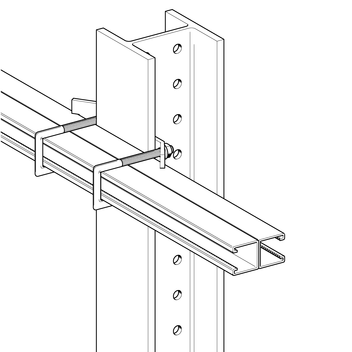

Verbindungselement zur beidseitigen Befestigung von Traversen an Stahlträgern. Die Befestigung ist unabhängig von der Anordnung der Schienenöffnung möglich.

Montage

Immer paarweise verwenden.
Schienenlänge = Trägerbreite + mind. 2 x 50 mm Überstand

Technische Daten

Typ
max. zul. Zuglast
Anzugsmoment
M8 3,5 kN pro Spannbügel 20 Nm
M10 5,0 kN pro Spannbügel 30 Nm

Material:
Stahl, galvanisch verzinkt
Typfür Schienenhöhe
[mm]
max. Flansch-
dicke [mm]
GewindeG
[kg]
Verp.
[Stück]
Artikel-
Nr.
41 - M820 - 6216M80,3120 192566
41 - M1020 - 6216M100,4120 183620
41 D - M1080 - 12416M100,4820 191657
