Einsatz

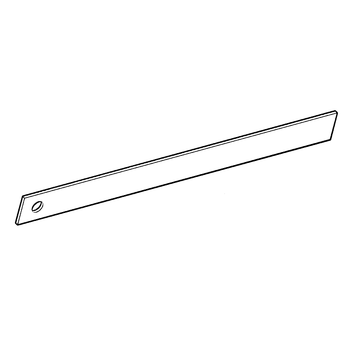

Die Sicherungslasche ist bei VdS-Anlagen zur zusätzlichen Sicherung der Trägerklammern TCS ab DN 80 vorgeschrieben.
Abmessung und Ausführung entsprechen den VdS Bauteilrichtlinien für Wasserlöschanlagen.

Montage

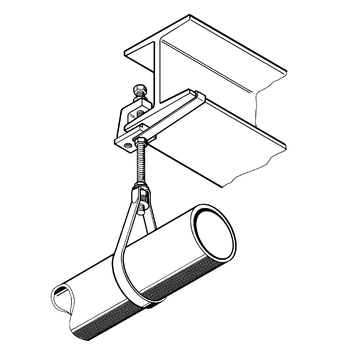

Die Sicherungslasche wird vor Ort entsprechend dem Träger so umgebogen, dass sie das Ende des Trägerflansches sicher umfasst.

Technische Daten

Einsatzbereich

Typ 1: DN 80 - DN 100
Typ 2: DN 125 - DN 150
Typ 3: DN 200

Material:
Stahl, bandverzinkt

TypLänge
[mm]
Bohrung
[mm]
Abmessung
b x s [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
SL 14001120 x 2,50,1650 116798
SL 24001330 x 2,50,2350 116804
SL 34001740 x 3,00,3650 116813
