Rohrschellen und Zubehör

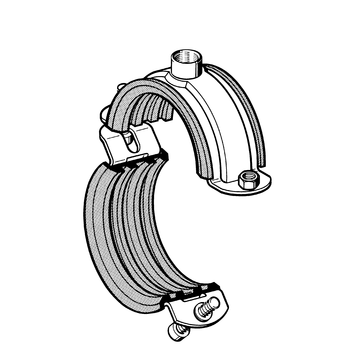

Stabil D-1/2" m.E.

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich.

Lieferumfang

Größe 19 bis 115 mm in Gelenksausführung mit angeschweißten Muttern für die Spannschrauben. Auf der Gelenkseite ist die Spannschraube vormontiert, auf der Gegenseite durchgesteckt und mit einer Kunststoffscheibe gegen Herausfallen gesichert.

Ab Größe 124 sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Rohrschelle mit aufgedrehtem 1/2"-Adapter.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
19 - 65
4,0 kN
67 - 115
5,0 kN
133 - 173
8,0 kN
176 - 303
12,5 kN

Material:

Rohrschelle:
Stahl, galvanisch verzinkt
Schalldämmeinlage:

SBR/EPDM, schwarz (Profilgummi siehe
Kap. Schalldämmelemente)
Temperaturbereich:
-50°C bis +110°C
Spannbereich
[mm]
DNMaterial
b x s
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
19 - 231/2"25 x 2,0680,1550 401386
24 - 283/4"30 x 2,5750,1850 401395
33 - 371"30 x 2,5850,2050 401404
40 - 451 1/4"30 x 2,5930,2350 401413
47 - 521 1/2"30 x 2,51040,2450 401422
53 - 5830 x 2,51100,2750 401431
60 - 652"30 x 2,51170,3150 401449
67 - 7230 x 3,01420,3725 401467
73 - 782 1/2"30 x 3,01480,4225 401476
79 - 8530 x 3,01540,4325 401485
88 - 933"30 x 3,01630,4525 401494
100 - 10630 x 3,01770,5225 401503
108 - 1154"30 x 3,01850,5510 402088
124 - 12940 x 4,02070,9210 401530
131 - 13740 x 4,02150,9710 401539
138 - 1445"40 x 4,02221,1010 401548
148 - 15440 x 4,02321,1310 401557
156 - 16240 x 4,02401,1510 401566
165 - 1716"40 x 4,02631,1810 401575
177 - 18340 x 4,02731,2210 412150
188 - 19440 x 4,02841,3110 412159
196 - 20340 x 4,02951,3910 402097
205 - 21440 x 4,03041,4510 412168
219 - 2258"40 x 4,03151,6010 412177
244 - 25040 x 4,03401,8010 412186
267 - 27310"40 x 4,03632,0010 412195
299 - 30540 x 4,03952,3010 412204
