Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich.

Lieferumfang

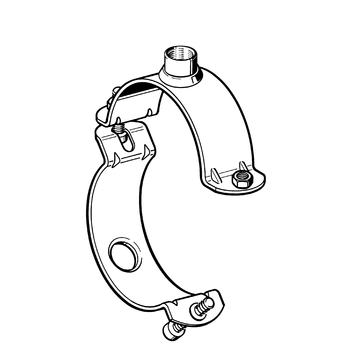

Größe 20 bis 129 mm in Gelenksausführung mit angeschweißten Muttern für die Spannschrauben. Auf der Gelenkseite ist die Spannschraube vormontiert, auf der Gegenseite durchgesteckt und mit einer Kunststoffscheibe gegen Herausfallen gesichert.

Ab Größe 133 sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Rohrschelle mit aufgedrehtem 1/2"-Adapter.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
15 - 72
4,0 kN
76 - 129
5,0 kN
133 - 173
8,0 kN
176 - 303
12,5 kN

Material:
Stahl, galvanisch verzinkt

Spannbereich
[mm]
DNMaterial
b x s
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
20 - 241/2"25 x 2,0620,1050 400927
25 - 303/4"25 x 2,0680,1150 400936
31 - 351"30 x 2,5750,1350 400945
40 - 451 1/4"30 x 2,5850,1450 400963
48 - 531 1/2"30 x 2,5930,1650 400972
54 - 5930 x 2,51040,1750 402007
60 - 652"30 x 2,51100,1950 400999
67 - 7230 x 2,51170,2150 401008
76 - 812 1/2"30 x 3,01420,3125 401026
88 - 933"30 x 3,01540,3525 401044
102 - 10830 x 3,01690,4025 401071
110 - 1164"30 x 3,01770,4110 401080
124 - 12930 x 3,01900,4310 401089
133 - 14040 x 4,02070,7610 401098
140 - 1485"40 x 4,02150,7810 401107
149 - 15540 x 4,02220,7910 401116
159 - 16540 x 4,02320,8810 402025
167 - 1736"40 x 4,02400,8810 401134
176 - 18440 x 4,02630,9310 401143
188 - 19440 x 4,02730,9710 412006
199 - 20540 x 4,02841,0310 401152
205 - 21440 x 4,02951,1410 412015
219 - 2258"40 x 4,03041,2410 412024
244 - 25040 x 4,03291,4010 412033
267 - 27310"40 x 4,03521,4510 412042
278 - 28440 x 4,03631,5010 412051
297 - 30340 x 4,03821,7010 412060
