High Corrosion Protection

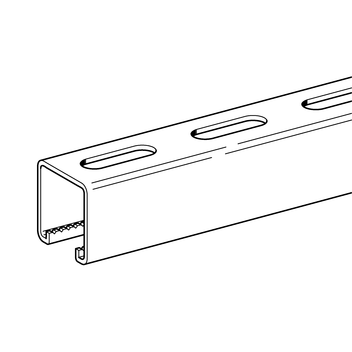

Montageschiene MS 41 HCP

Einsatz

Zur einfachen und fachgerechten Herstellung von Traversen, Wandkonsolen und Tragrahmen auf der Baustelle.

Lieferumfang

Erhältlich als Einzel- oder Doppelschienen. Doppelschienen sind durch Druckfügen verbunden, so dass der Korrosionsschutz an den Verbindungsstellen voll erhalten bleibt.

Montage

Alle Montageschienen HCP besitzen Innerverzahnung und sind vielfältig mit weiteren Systemprodukten HCP und tZn kombinierbar.

Technische Daten

Material:
Stahl, HCP

Typ
B/H/s [mm]
Widerstandsmoment
[cm3 ]
Trägheitsmoment
[cm4 ]
Trägheitsradius
[cm]
41/21/2,0
Wy : 0,82
Wz : 2,12
ly : 0,92
lz : 4,35
iy : 0,76
iz : 1,65
41/41/2,0
Wy : 2,43
Wz : 3,65
ly : 5,16
lz : 7,48
iy : 1,46
iz : 1,75
41/41/2,5
Wy : 2,96
Wz : 4,41
ly : 6,19
lz : 9,05
iy : 1,43
iz : 1,72
41/62/2,5
Wy : 5,54
Wz : 6,27
ly : 17,70
lz : 12,86
iy : 2,10
iz : 1,79
41-75/75/3,0
Wy : 10,31
Wz : 11,59
ly : 44,42
lz : 43,48
iy : 2,53
iz : 2,50

41/21/2,0 D
Wy : 2,35
Wz : 4,24
ly : 4,93
lz : 8,70
iy : 1,24
iz : 1,65
41/41/2,5 D
Wy : 9,02
Wz : 8,82
ly : 36,99
lz : 18,10
iy : 2,46
iz : 1,72

Typ
B/H/s [mm]
Querschnitt
A
[cm2 ]
Abstand
e
[cm]
max. zul.
Punkttragfähigkeit
Fmax [kN]
zulässiges
Schenkeltragmoment
Mq [Nm]
41/21/2,0 1,61 1,12 4,0 44,5
41/41/2,0 2,43 2,12 4,0 44,5
41/41/2,5 3,05 2,09 6,0 44,5
41/62/2,5 4,01 3,20 6,0 44,5
41-75/75/3,0 6,95 4,31 10,0 44,5

41/21/2,0 D 3,21 2,10 4,0* 44,5
41/41/2,5 D 6,09 4,10 6,0* 44,5

D = Doppelschiene

*
Bei Doppelschienen sind Kurzstücke bis 0,5 m an beiden Enden zu verbinden, falls Lagerung und Kraftangriffspunkt nicht auf gleicher Seite liegen:
bei Lochbild 2: mit Innensechskantschrauben M8 x 16
bei Lochbild 3: mittels Klemmeinheit KL 1.

Hinweis:
Alle Werte berücksichtigen die Lochung. Lastdiagramme siehe Kapitel "Montageschienen und Zubehör".

Zulassungen / Konformität



Dieses Produkt wurde mit dem "Gütezeichen Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

* = kein Gütezeichen

TypLänge
[m]
LochbildG
[kg/m]
Verp.
[m]
Artikel-
Nr.
41/21/2,0631,326 193860
41/41/2,0631,976 196724
41/41/2,5632,366 161497
41/62/2,5633,136 199527

41/21/2,0 D *632,646 193884
41/41/2,5 D *634,746 166748
