Edelstahl

Stabil D-1G VA Silikon

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich. Besonders geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Zweiteilige Rohrschelle, mit Spannschrauben und Muttern (lose beigelegt).

Montage

Geeignet für Einpunktbefestigung direkt mittels Gewindestange.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung (Zug)
Materialstärke
[mm]
14 - 65 1,8 kN 25 x 3,0
67 - 115 3,6 kN 30 x 3,0
124 - 194 4,2 kN 40 x 3,0
199 - 208 5,4 kN 40 x 3,0
219 - 318 8,0 kN 40 x 4,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Edelstahl V4A
Schalldämmeinlage:
Silikon, rot (Profilgummi Silikon siehe Kap. Schalldämmelemente)
Temperaturbereich:

-60°C bis +200°C
+250°C ca. 2.000 Stunden, +300°C ca. 100 Stunden

Spannbereich
[mm]
DNGewinde-
anschluss
Spann-
schrauben

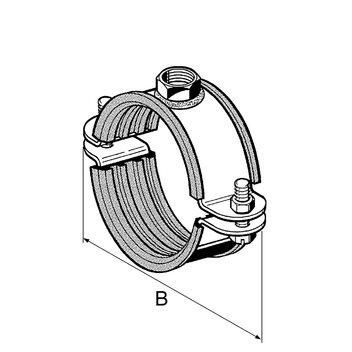

B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
14 - 183/8"M8M8 x 25620,0850 145370
19 - 231/2"M8M8 x 25720,1050 145389
24 - 283/4"M10M8 x 25760,1250 145398
29 - 33M10M8 x 25840,1450 145404
33 - 371"M10M8 x 25870,1550 145413
40 - 451 1/4"M10M8 x 25980,1750 145422
47 - 521 1/2"M10M8 x 251020,1950 145431
53 - 58M10M8 x 251070,2050 145440
60 - 652"M10M8 x 251160,2450 145459
67 - 72M12M10 x 301420,3025 145468
73 - 782 1/2"M12M10 x 301490,3325 145477
79 - 85M12M10 x 301510,3425 145486
86 - 903"M12M10 x 301620,3625 145495
100 - 106M12M10 x 301740,4225 145501
108 - 1154"M12M10 x 351820,5125 145510
124 - 129M16M12 x 352160,6925 145529
138 - 1445"M16M12 x 352290,7710 145547
148 - 154M16M12 x 352400,8110 145556
156 - 162M16M12 x 352460,8510 145565
165 - 1716"M16M12 x 352610,9310 145574
177 - 183M16M12 x 352750,9810 145583
188 - 194M16M12 x 352831,0610 145592
199 - 208M16M16 x 402961,2010 414508
219 - 2258"M16M16 x 403241,2610 145608
236 - 242M16M16 x 403341,6910 414517
260 - 266M16M16 x 403641,8310 414526
301 - 307M16M16 x 404042,0010 414535
311 - 318M16M16 x 404122,1310 414544
