Edelstahl

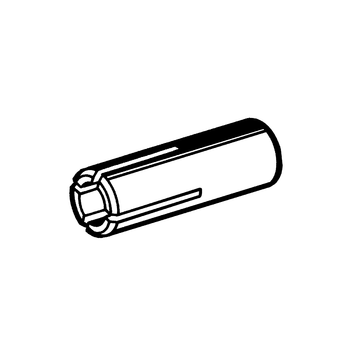

Schlaganker AN VA

Einsatz

Einschlaganker für Mehrfachbefestigungen in gerissenem und Einzelbefestigungen in ungerissenem Beton. Geeignet zur Befestigung von Rohrleitungen, Montageschienen etc. unter Berücksichtigung der Zulassungsbestimmungen. Der Dübel darf in Bauteilen unter den Bedingungen trockener Innenräume sowie im Freien (einschl. Industrieatmosphäre und Meeresnähe) oder in Feuchträumen verwendet werden, wenn keine besonders aggressiven Bedingungen vorliegen.

  • Kein Spezialbohrer erforderlich
  • Spreizdorn für wegkontrollierte zwangsweise Spreizung
  • Geeignet für Vorsteckmontage

Montage

Als Spreizwerkzeug ist der jeweilige Spreizdorn für Schlaganker zu verwenden.
Der intelligent verformbare Spreizkonus ermöglicht die problemlose Montage bei Toleranzen in den Bohrlochdurchmessern oder bei unterschiedlich festem Beton. Durch die kontrollierte Aufspreizung verringern sich die erforderlichen Rand- und Achsabstände deutlich.

Technische Daten

Montagedaten allgemein:

Dübelgröße
M8x30
M8x40
M10
M12
M16
Bohrernenndurchmesser d0 = [mm] 10 10 12 15 20
Bohrlochtiefe h0 = [mm] 30 40 40 50 65
Drehmoment beim Verankern Tinst = [Nm] 8 8 15 35 60
Durchgangsloch im anzuschließenden
Bauteil df ≤ [mm]
9 9 12 14 18
Gewindelänge Lth [mm] 13 20 15 18 23
Mindesteinschraubtiefe Lsdmin [mm] 9 9 11 13 18
Mindestbauteildicke hmin [mm] 100 100 130 140 160
Min. Achsabstand smin [mm] 60 80 100 120 150
Min. Randabstand cmin [mm] 95 95 135 165 200

Auszug aus Zulassungsbedingung ETA-05/0117 gerissener Beton / Mehrfachbefestigungen von nichttragenden Systemen:

Dübelgröße
M8x30
M8x40
M10
M12
Zul. Last für Einzeldübel C20/25-C50/60 [kN] 1,7 2,0 2,0 2,4
Zul. Biegemomente (A4-70) Mzul [Nm] 11,9 11,9 23,8 42,1
Charakteristischer Achsabstand scr [mm] 180 210 170 170
Charakteristischer Randabstand ccr [mm] 90 105 85 85
Lasten unter Brandbeanspruchung
Zulässige Last R30 zul. F [kN] 0,9 1,5 1,5 1,5
Zulässige Last R60 zul. F [kN] 0,9 1,5 1,5 1,5
Zulässige Last R90 zul. F [kN] 0,9 0,9 1,5 1,5
Zulässige Last R120 zul. F [kN] 0,5 0,5 1,0 1,2

Auszug Zulassungsbedingung ETA-10/0257 ungerissener Beton:

Dübelgröße
M8x30
M8x40
M10
M12
M16
Zul. Zuglast C20/25 [kN] 3,8 5,2 5,9 8,3 12,3
Querzug zul. V ≥ C20/25 [kN] 4,9 4,9 6,1 11,5 19,2
Biegemomente zul. M [Nm] 11,9 11,9 23,8 42,1 106,7

Es gelten die Werte der genannten Zulassungen in der jeweils aktuelle Ausgabe unter www.sikla.de/downloads.

Material:
Edelstahl A4

Zulassungen / Konformität

Für die Mehrfachbefestigung von nichttragenden Systemen Sikla Zulassung ETA-10/0258 (M8 - M12), für die Verankerung im ungerissenen Beton Sikla Zulassung ETA-10/0257 (M8 - M16), Brandschutzprüfung, VdS-Konform, FM-Approval ≥ M10

ETA-10/0258 PDF | 3.9 MB ETA-10/0257 PDF | 2.5 MB FM - Sikla Anker AN, AN ES und BZ plus PDF | 260.1 KB Konformitätserklärung VdS PDF | 291.4 KB

1) Liefertermin auf Anfrage – Ware wird auftragsbezogen beschafft.

TypBohrloch ø x
Tiefe [mm]
Gewinde ø x
Länge [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M8 x 3010 x 30M8 x 130,01100 104906
M8 x 4010 x 40M8 x 200,01100 153593
M10 x 4012 x 40M10 x 150,02 50 104915
M12 x 50 1)15 x 50M12 x 180,04 50 104924
M16 x 65 1)20 x 65M16 x 230,10 25 104933
