Trägersystem 100

Querkonsole QKO 100

Einsatz

Fertigelement für einarmig auskragende Montagen auf Beton oder an Stahlträgern, vornehmlich im Steigzonenbereich.

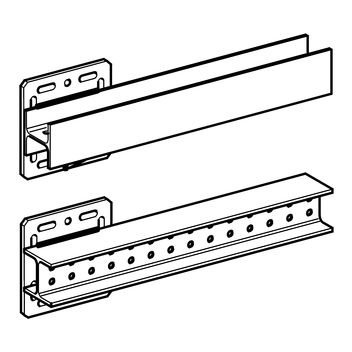

Bei der Variante QKO ist die Flanschfläche parallel zur Grundplatte und einseitig mit einem Stützblech verschweißt. Die Variante QKOq hat den Träger um 90° gedreht und damit senkrecht auf der Grundplatte fixiert.

Montage

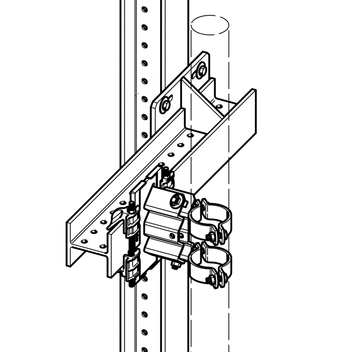

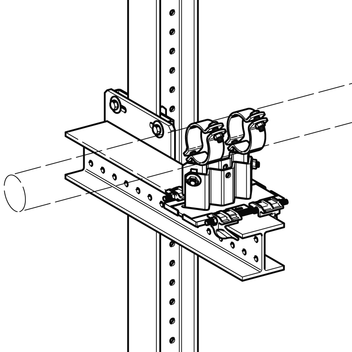

Je nach Anforderung werden verschiedene Montagearten empfohlen:

a)
Befestigung auf Beton mittels 4 Schwerlastankern M12.
b)
Befestigung an Stahlträgern (Flanschbreite 80 - 120 mm) mittels Montageset 5P M12 S.
c)
Formschlüssige Befestigung an TKO 100 oder 120 mittels Formverbinder FV 100/120.

Technische Daten

Ausführung:
Grundplatte und Stützblech verschweißt mit IPBI 100
Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Querkonsole QKO PDF | 177.6 KB

TypL
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.

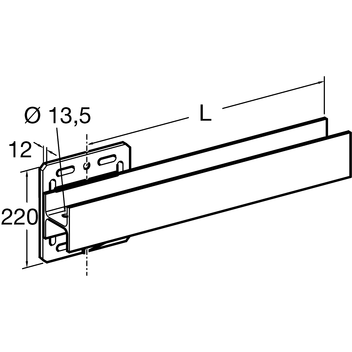

QKO 100 x 60060016,11 183917
QKO 100 x 1000100024,11 183926
QKO 100q x 60060015,61 183935
QKO 100q x 1000100023,51 183944
