siFramo 80

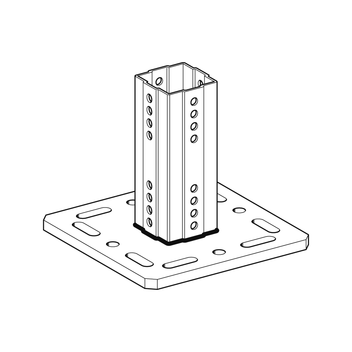

WBD-Halter F 80

Einsatz

Ideal zur Erstellung von Decken-/Bodenstielen sowie Trassen in Verbindung mit dem Trägerprofil F 80. Neben der direkten Befestigung am Baukörper ermöglichen entsprechend abgestimmte Plattengrößen eine umgehende Anbindung an unterschiedlichste Flanschbreiten.

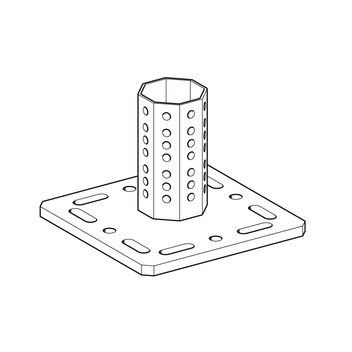

Wird eine Anbindung unmittelbar nahe zur Grundplatte angestrebt, so ist die Variante WBD F 80-T zu verwenden, die aufgrund der Achtkantverbindung eine maximale Ausnutzung der Trassenbreite ohne störende Schrauben oder Platten ermöglicht.

Montage

Je nach Anforderung werden verschiedene Montagearten empfohlen:

a) Befestigung am Bauwerk mittels 4 Schwerlastankern M12
b) Kraftschlüssige Befestigung an Stahlträgern mittels Montageset 5P M12 S, M16 S oder entsprechenden Spannpratzen.
c) Formschlüssige Anbindung an den Trägersystemen STF 100 oder 120 mittels Formverbinder FV 100/120.

Das an den WBD-Halter F 80 angeschlossene Trägerprofil TP F 80 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben. Der zulässige Abstand zwischen Grundplatte WBD und aufgeschobenem Profil darf maximal 30 mm betragen.

Technische Daten

Typ
Ausführung
Grundplatte
für
Flanschbreite
[mm]
Maße der
Grundplatte
[mm]
Langlöcher
Grundplatte
[l x b]
WBD F 80-80/120 Flach 80 - 120 220 x 220 x 12 30 x 14
WBD-P F 80-121/160 Prägung 121 - 160 320 x 260 x 12 20 x 14
WBD-P F 80-161/200 Prägung 161 - 200 320 x 310 x 12 20 x 18
WBD-P F 80-201/310 Prägung 201 - 310 420 x 220 x 12 55 x 18
WBD F 80-T Flach 80 - 120 220 x 220 x 12 30 x 14

Typ
e
[mm]
L
[mm]
t1
[mm]
Lochung in der
Grundplatte für
WBD F 80-80/120 max. mögl. Abstand 202 - M12
WBD-P F 80-121/160 max. mögl. Abstand 202 27 M12
WBD-P F 80-161/200 max. mögl. Abstand 202 27 M16
WBD-P F 80-201/310 max. mögl. Abstand 202 27 M16
WBD F 80-T max. mögl. Abstand 152 - M12

Ausführung:
Grundplatte verschweißt mit Vierkant F 80 bzw. Achtkant F 80 (nur WBD F 80-T)
Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471

Leistungserklärung WBD-Halter F PDF | 340.7 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
WBD F 80-80/1205,21 192801
WBD-P F 80-121/1608,71 117164
WBD-P F 80-161/20010,21 117165
WBD-P F 80-201/3109,41 117166
WBD F 80-T4,81 192849
