siFramo 80

Trägerprofil TP F 80

Einsatz

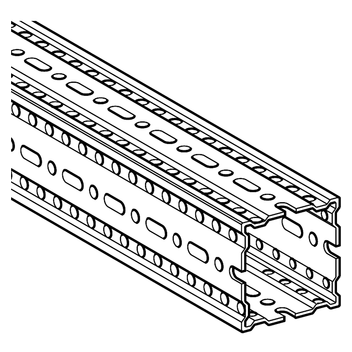

Multifunktionales Trägerprofil zur Erstellung von Trassen, komplexen Unterkonstruktionen sowie 3D-Units verschiedenster Anwendung.
Durch die geschlossene Form wird neben einer hohen Torsionssteifigkeit eine Adaptionsmöglichkeit von Verbindungsteilen und Rohrhalterungsanbindungen an allen 4 Seiten ohne Einschränkung ermöglicht. Ein abgestimmtes Lochbild in Verbindung mit der Formlockschraube gewährleistet Stufenlosigkeit bei gleichzeitigem Formschluss.

Technische Daten

Typ
Widerstandsmoment
[cm3 ]
Trägheitsmoment
[cm4 ]
Trägheitsradius
[cm]
Torsionsmoment lt
[cm4 ]
Querschnitt A
[cm2 ]

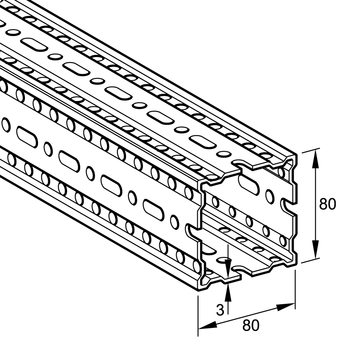

TP F 80

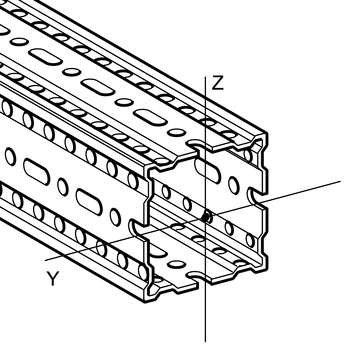

Wy: 12,95
Wz: 12,95
ly: 62,47
lz: 62,47
iy: 3,58
iz: 3,58
48,40
4,94

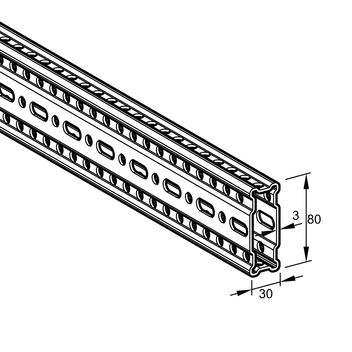

TP F 80/30
Wy: 7,93
Wz: 4,15
ly: 35,40
lz: 6,74
iy: 3,63
iz: 1,58
8,58
2,69

Alle Werte berücksichtigen die Lochung.

Die Kennwerte stellen durch Versuche ermittelte Effektivwerte dar, geometrische Größen (analytisch ermittelt) können deutlich größer sein.

Material:
Stahl, HCP

Simotec Anwenderrichtlinien PDF | 10.8 MB

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)

Leistungserklärung Trägerprofile TP F PDF | 212.1 KB

TypG
[kg/m]
Verp.
[m]
Artikel-
Nr.
TP F 806,46 192539
TP F 80/304,36 113407
