siFramo 80

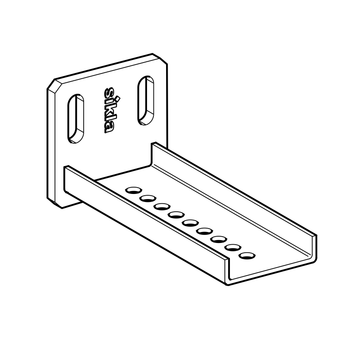

Stirnadapter STA F 80/30 E

Einsatz

Systemeigene Anbindung des Trägerprofils F 80/30 an das Trägerprofil F 80 mit 2 Formlockschrauben FLS F. In Verbindung mit der Auslegerkonsole AK F 80/30 ermöglicht der Stirnadapter STA F 80/30-E den Bau von Traversen und weiteren Konstruktionen.

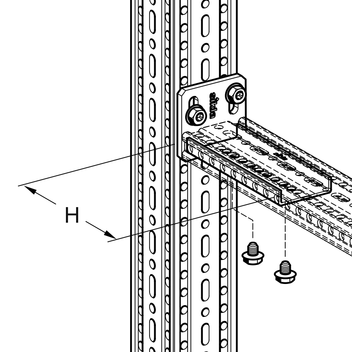

Montage

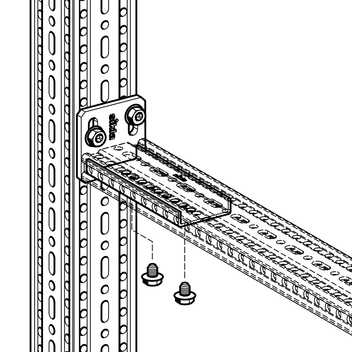

Das an den Stirnadapter STA F 80/30 E angeschlossene Trägerprofil TP F 80/30 ist mit 2 Formlockschrauben zu verschrauben.

Technische Daten

Typ
Maße der Grundplatte
[mm]
Lochung in der
Grundplatte für
H
[mm]
STA F 80/30-80-E 80 x 80 x 8 M10 178

Material:
Stahl, HCP

Zulassungen / Konformität

CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471

Leistungserklärung Stirnadapter STA F PDF | 189.6 KB

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
STA F 80/30-80-E0,81 113066
